Диаграмма Ганта: что это такое, из чего состоит и как построить с нуля

Что такое диаграмма Ганта: определение и структура

Диаграмма Ганта — горизонтальная полосчатая схема управления проектами. По вертикальной оси (Y) расположены задачи или исполнители, по горизонтальной оси (X) — временная шкала от часов до нескольких месяцев. Каждая задача обозначается прямоугольником (баром): длина прямоугольника задачи равна её продолжительности. Зависимости между задачами показывают стрелки. Таблица Ганта даёт команде единую картину проекта: кто что делает, с какого числа и в какой последовательности.

Навыки планирования проектов, работы с данными и информационными системами — одни из самых востребованных на рынке труда. В рамках федерального проекта «Активные меры содействия занятости» можно пройти обучение по IT-направлениям — аналитика, информационные системы, нейросети — онлайн, без отрыва от работы и без вложений. Смотрите каталог доступных программ.

Что показывает диаграмма Ганта

Диаграмма Ганта отображает для каждой задачи:

• дату начала и дату окончания;
• продолжительность;
• зависимости между задачами;
• ответственного исполнителя;
• текущий статус и степень выполнения.

Менеджер с одного взгляда оценивает ход всего проекта и сразу видит отставание от плана.

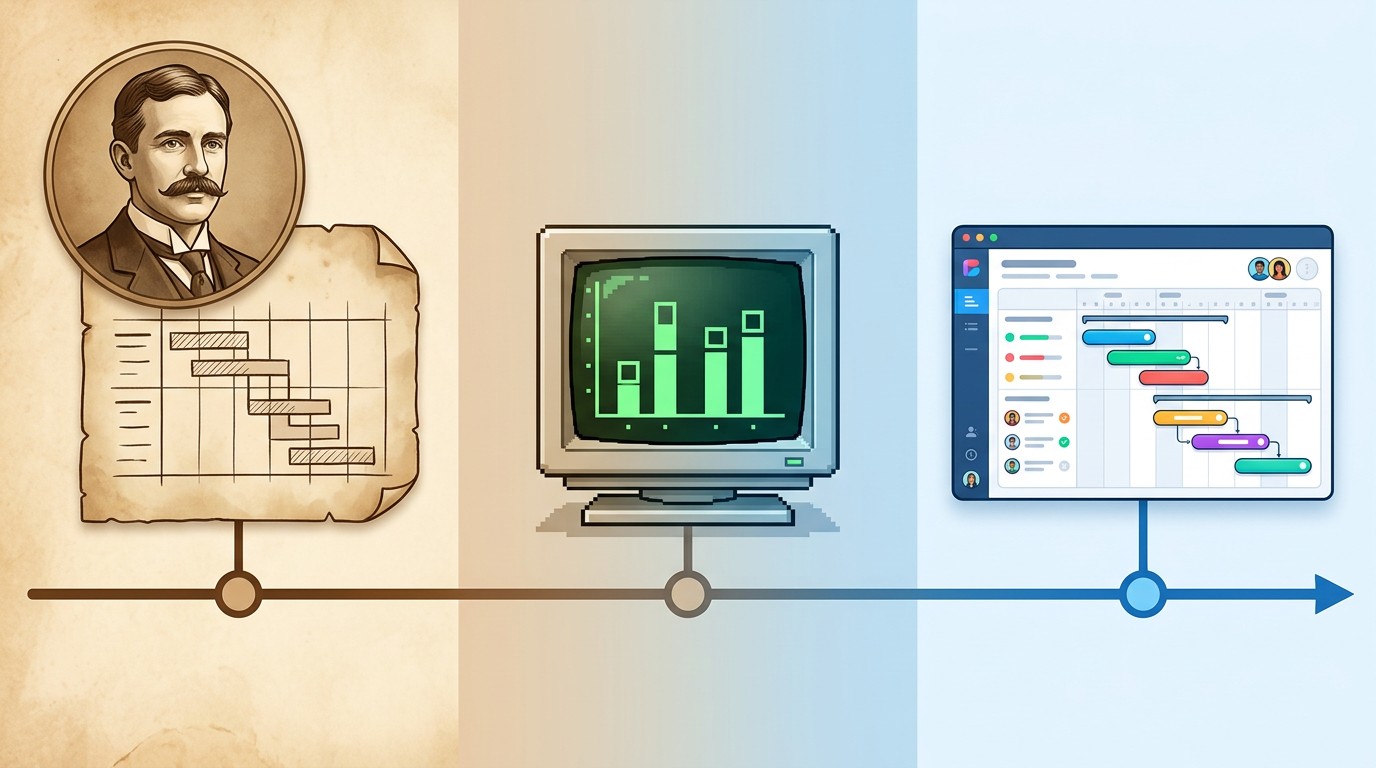

Кто придумал диаграмму Ганта: история создания

Генри Лоренс Гант (1861–1919) — американский инженер-технолог, работавший с Фредериком Тейлором по вопросам повышения производительности труда. Линейную диаграмму он разработал в 1910 году, чтобы руководство производства могло быстро оценивать ход работ по схеме, а не по таблицам с цифрами. Первые масштабные применения метода — строительство плотины Гувера и прокладка автомагистралей США в 1950-х годах. С 1980-х схему начали строить в компьютерных программах, с 2000-х — в облачных онлайн-сервисах.

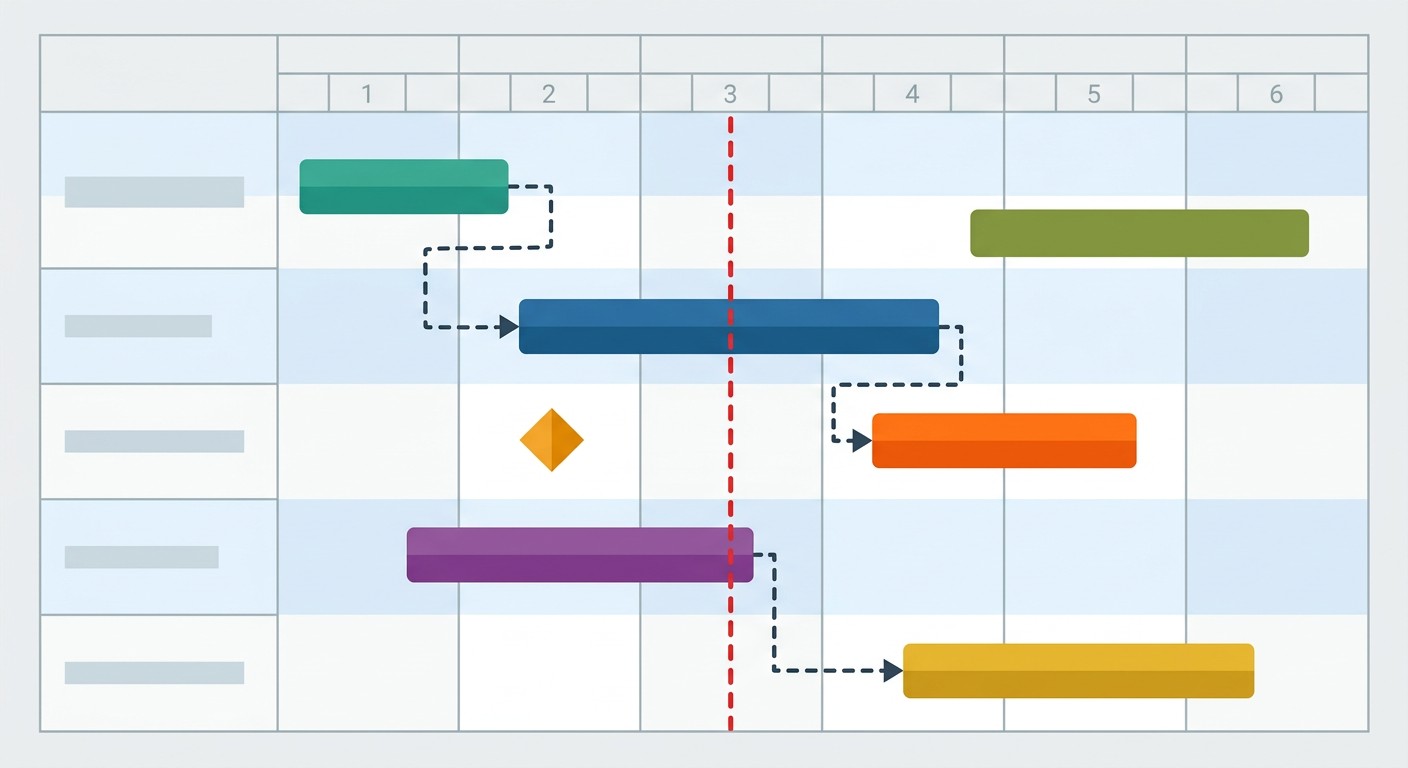

Из чего состоит диаграмма Ганта: ключевые элементы

Стандартная диаграмма Ганта включает шесть элементов:

1. Временная шкала (ось X) — дни, недели или месяцы в зависимости от масштаба проекта.
2. Задачи-бары — горизонтальные полосы; длина каждой равна продолжительности задачи.
3. Вехи (milestones) — события нулевой продолжительности; обозначают завершение значимого этапа и изображаются ромбом на временной шкале.
4. Зависимости — стрелки, показывающие, какая задача блокирует следующую.
5. Ответственный — исполнитель, привязанный к конкретной задаче.
6. Продолжительность — разница между датой начала и датой окончания.

Параллельные задачи выполняются одновременно; последовательные задачи не начнутся, пока не завершена предыдущая.

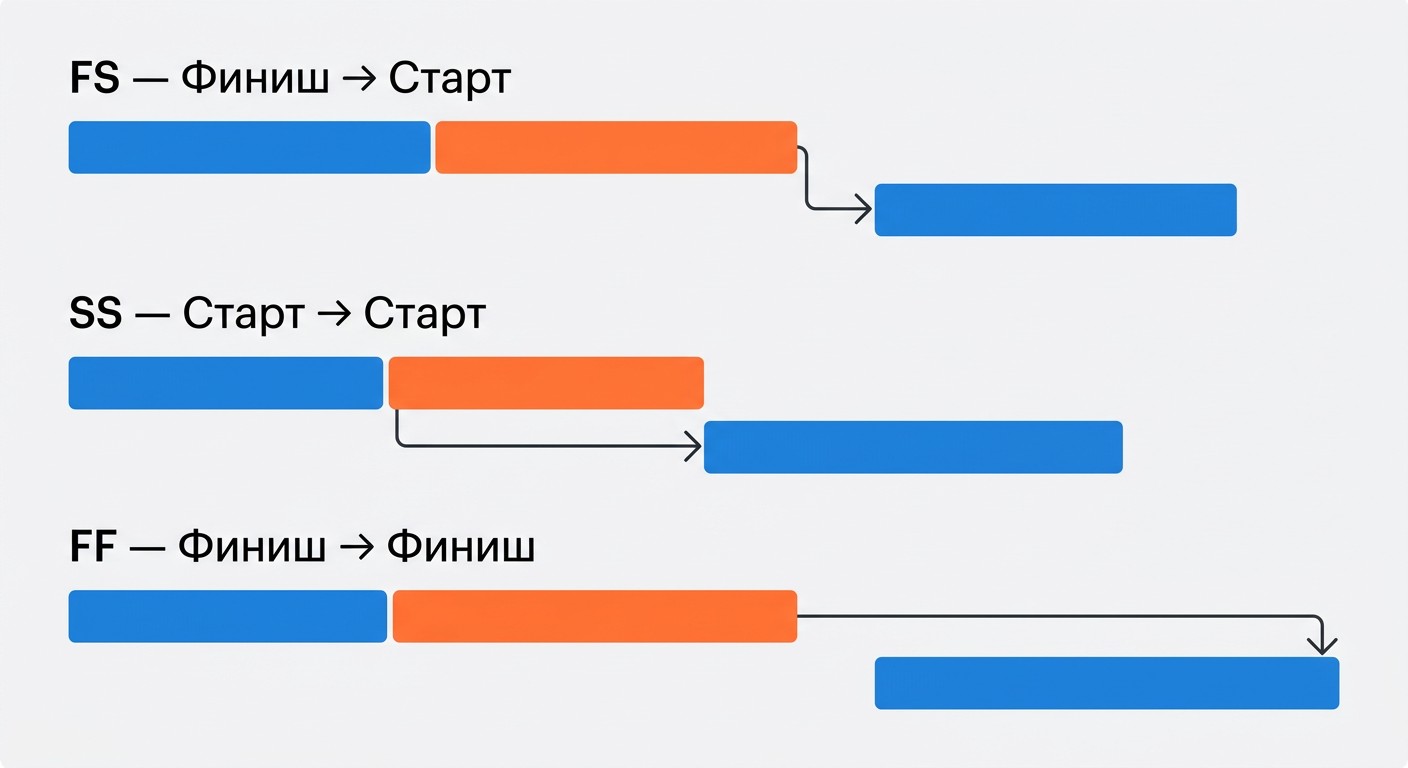

Зависимости задач: три типа связей

Неучтённые зависимости — главная причина задержек в проектах. Различают три вида связей:

• Финиш → Старт (FS, Finish-to-Start): задача Б не начнётся, пока не завершена задача А. Самый распространённый тип.
• Старт → Старт (SS, Start-to-Start): задача Б не начнётся, пока не началась задача А.
• Финиш → Финиш (FF, Finish-to-Finish): задача Б не завершится, пока не завершена задача А.

Правильно определить тип связи на старте — значит избежать форс-мажорных задержек в середине проекта.

Для чего нужна диаграмма Ганта в управлении проектами

Диаграмма Ганта решает четыре задачи:

• контролировать прогресс по каждому этапу в реальном времени;
• планировать сроки с учётом зависимостей и ресурсов команды;
• координировать действия — каждый участник видит свою зону ответственности;
• выявлять перегрузки ресурсов до того, как они вызовут задержки сроков.

Каскадная (Waterfall) модель требует диаграмму Ганта как основной инструмент визуализации последовательных этапов. В гибких Agile-методологиях (итеративный подход к разработке) схема применяется ограниченно: итерации меняются быстрее, чем успевает обновляться график.

Области применения: от строительства до HR-планирования

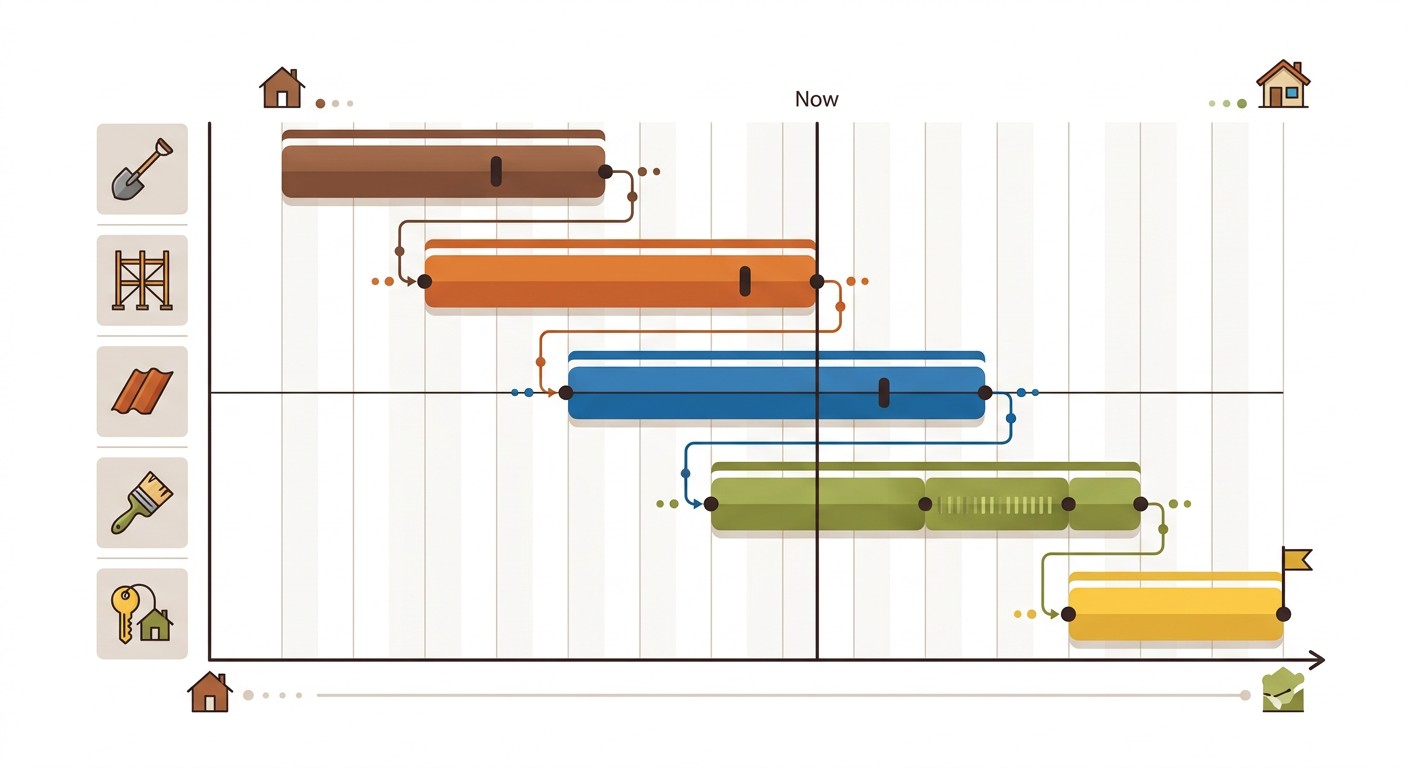

Классический пример — строительство дома: разрешения → фундамент → стены → кровля → отделка. Каждый этап зависит от завершения предыдущего. Диаграмму также используют в маркетинговых кампаниях, дизайн-проектах, при запуске продукта и в событийном маркетинге. Нишевый HR-сценарий — расписание отпусков на год: по вертикали сотрудники, по горизонтали месяцы. Помогает не допустить одновременного отсутствия ключевых специалистов — распределять ресурсы наглядно и без конфликтов.

Как построить диаграмму Ганта: общий алгоритм

Создание графика по Ганту сводится к пяти шагам:

1. Составить список задач проекта.
2. Указать дату начала и длительность каждой задачи (дата окончания = дата начала + длительность).
3. Выявить зависимости между задачами и определить их тип.
4. Назначить ответственных исполнителей.
5. Расставить вехи — контрольные точки завершения ключевых этапов.

Реализовать схему можно тремя способами: в Excel, в Google Таблицах или через специализированный онлайн-сервис.

Диаграмма Ганта в Excel: пошаговая инструкция

Построить диаграмму Ганта в Excel можно без дополнительных плагинов:

1. Создайте таблицу с колонками: задача / дата начала / длительность / дата окончания (формула: =B2+C2).
2. Выделите колонки «Задача», «Дата начала» и «Длительность» → «Вставка» → «Линейчатая с накоплением».
3. Кликните по оси задач → «Формат оси» → «Обратный порядок категорий».
4. Выделите ряд «Дата начала» → «Нет заливки» — первый сегмент исчезнет.
5. Настройте заголовок и ось дат.

Недостаток: зависимости между задачами обновляются только вручную. Работа с диаграммой Ганта в Excel требует аккуратности при любом изменении сроков.

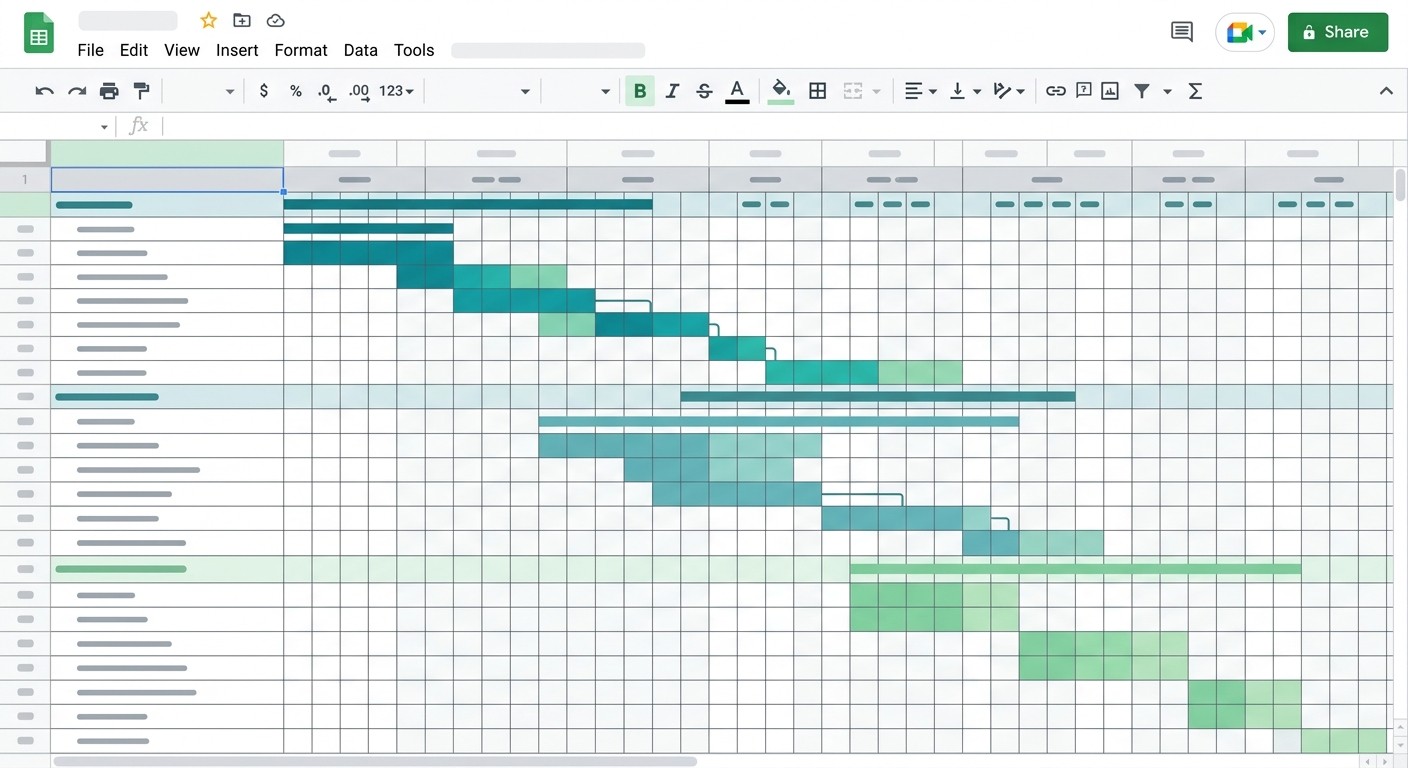

Как создать диаграмму Ганта в Google Таблицах

Алгоритм аналогичен Excel: таблица с задачами → линейчатая диаграмма с накоплением → убрать заливку ряда «Дата начала». Ключевые преимущества Google Таблиц: бесплатный облачный доступ, совместная работа команды в реальном времени, история версий без установки программ. Автоматических зависимостей нет — их придётся обновлять вручную, как и в Excel.

Шаблон диаграммы Ганта: где скачать и как использовать

Бесплатный шаблон диаграммы Ганта в формате xlsx доступен на официальном сайте Microsoft. В Google Таблицах шаблон находится в галерее при создании нового документа. Оба варианта содержат готовые колонки: задача, дата начала, длительность, состояние, ответственный — достаточно подставить данные своего проекта.

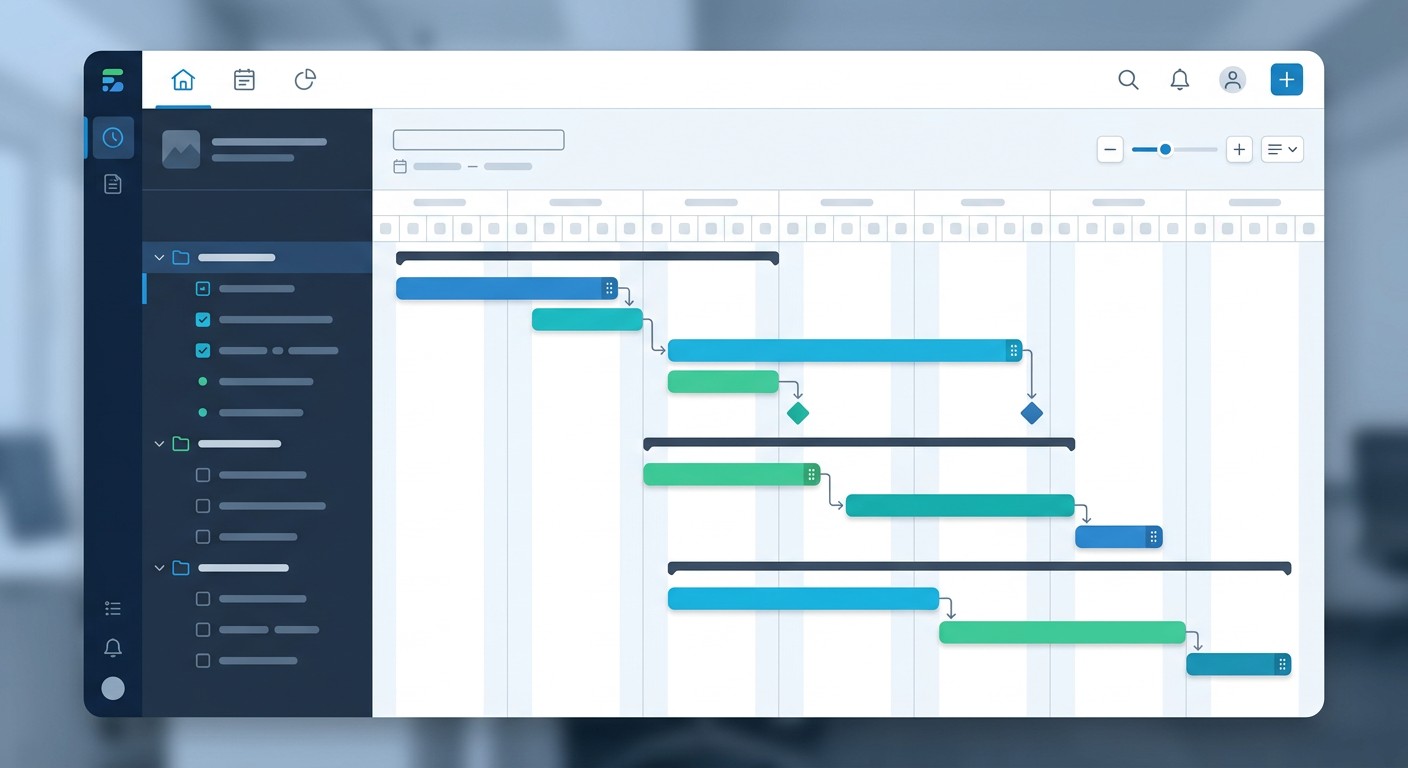

Онлайн-сервисы для диаграммы Ганта: сравнение и выбор

Главное преимущество специализированных сервисов — автоматическое перестроение диаграммы Ганта при изменении задач или сроков. В Excel и Google Таблицах это делается вручную.

Мегаплан — российский сервис со встроенной диаграммой Ганта и 14-дневным бесплатным периодом. Miro предоставляет готовый шаблон на бесплатном тарифе и работает без VPN.

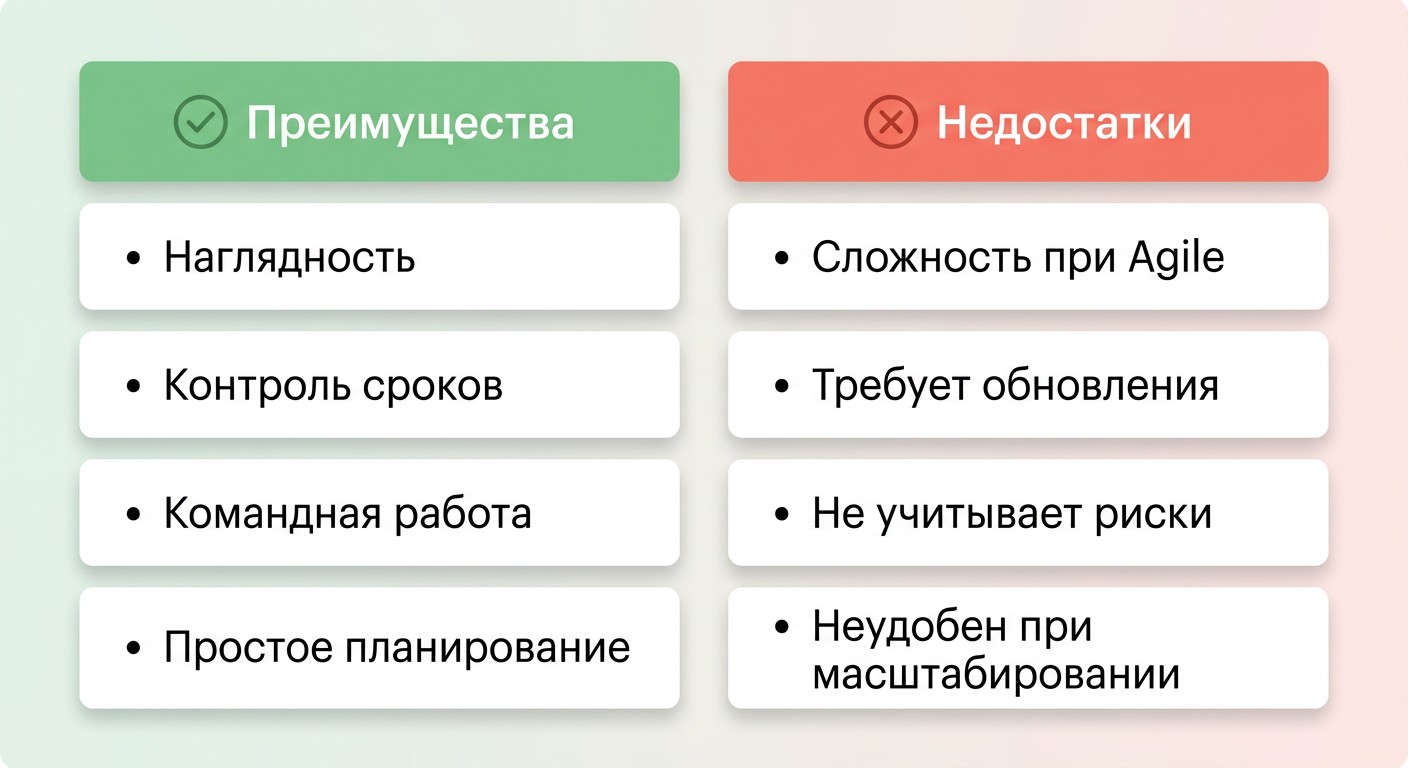

Преимущества и ограничения диаграммы Ганта

Что даёт схема:

• Наглядность — весь проект на одном экране, единый источник правды для команды.
• Универсальность — подходит для проектов любого масштаба.
• Управление зависимостями — сразу видно, какая задача блокирует следующую.
• Сокращение числа статусных встреч — каждый участник видит картину без созвона.

Где схема не справляется:

• Требует постоянного обновления при любом изменении плана.
• Становится громоздкой при большом числе задач (50+).
• Слабо применима для Agile-проектов с гибкими итерациями.
• Фиксирует задержки сроков, но не предотвращает форс-мажорные ситуации.

В Waterfall-проектах планирование по Ганту — основной инструмент. В гибридных методологиях — вспомогательный.

Альтернативы диаграмме Ганта: когда выбрать другой инструмент

Диаграмма подходит не для всех сценариев. Ориентиры для выбора:

• Канбан-доска — для Agile-команд без жёстких дедлайнов: задачи группируются по стадиям без привязки к датам.
• Метод критического пути (CPM, Critical Path Method) — для крупных проектов с сотнями взаимозависимостей и жёстким дедлайном.
• Скрам-доски — при итеративном планировании короткими спринтами.
• To-do список — для личных задач без фиксированных сроков.

Если проект линейный, сроки важны и команда работает в логике водопадной модели — диаграмма Ганта остаётся оптимальным выбором.

Часто задаваемые вопросы

Что такое диаграмма Ганта простыми словами?

Диаграмма Ганта — таблица-расписание проекта с горизонтальными полосами. По вертикали — список задач, по горизонтали — шкала времени. Длина каждой полосы равна продолжительности задачи. Американский инженер Генри Лоренс Гант создал инструмент в 1910 году для наглядного отображения хода производственных работ.

Что показывает диаграмма Ганта?

Диаграмма Ганта отображает для каждой задачи: дату начала, дату окончания, продолжительность, ответственного исполнителя и зависимости от других задач. С одного взгляда видно, какие задачи выполнены, какие в работе и где есть отставание от графика.

Как построить диаграмму Ганта в Excel?

Создайте таблицу с колонками: задача / дата начала / длительность. Через «Вставка» выберите линейчатую диаграмму с накоплением. Кликните по оси задач → «Обратный порядок категорий». Выделите ряд «Дата начала» → «Нет заливки». Настройте заголовок и оси. Бесплатный шаблон доступен на сайте Microsoft.

Как создать диаграмму Ганта в Google Таблицах?

Принцип аналогичен Excel: таблица с задачами и датами → линейчатая диаграмма с накоплением → убрать заливку ряда «Дата начала». Главное преимущество Google Таблиц — бесплатный облачный доступ и совместная работа в реальном времени без установки программ.

Какие онлайн-сервисы позволяют создать диаграмму Ганта бесплатно?

Бесплатно: Google Таблицы и Miro — есть готовый шаблон, оба работают без VPN. С пробным периодом: Мегаплан (14 дней, российский сервис) и GanttPRO. Ключевое преимущество специализированных сервисов — автоматическое перестроение при изменении задач или сроков.

Где скачать шаблон диаграммы Ганта?

Бесплатный шаблон в формате Excel (.xlsx) доступен на официальном сайте Microsoft. В Google Таблицах встроенный шаблон находится в галерее шаблонов. Шаблон содержит готовые колонки: задача, дата начала, длительность, состояние, ответственный — достаточно подставить данные своего проекта.

Чем диаграмма Ганта отличается от Канбан-доски?

Диаграмма Ганта привязана к временной шкале и фиксирует точные сроки каждой задачи — подходит для Waterfall-проектов с чёткими дедлайнами. Канбан-доска группирует задачи по стадиям без привязки ко времени — оптимальна для Agile-команд. Выбор зависит от методологии и характера проекта.

Можно ли использовать диаграмму Ганта для планирования отпусков?

Да, это один из эффективных HR-сценариев: по вертикали — список сотрудников, по горизонтали — месяцы года, полосы обозначают периоды отпусков. Помогает не допустить одновременного отсутствия ключевых специалистов. Готовый Excel-шаблон скачивается на сайте Microsoft и легко адаптируется под любую команду.

В чём отличие диаграммы Ганта от обычного графика проекта?

«График проекта» — широкое понятие: любое расписание задач в любом формате. Диаграмма Ганта — стандартизированный визуальный формат с горизонтальными полосами, двумя осями и явным отображением зависимостей. По сути, это наиболее распространённый вид проектного графика.

Когда диаграмма Ганта не подходит?

Три сценария, где лучше выбрать другой инструмент: Agile-проекты с гибкими итерациями без фиксированных сроков (→ Канбан или скрам-доски); крупные проекты с сотнями взаимозависимостей (→ метод критического пути); личные задачи без дедлайнов (→ простой to-do список).
