Что такое 3D-графика: строение, этапы создания и области применения

Что такое 3D-графика

Трёхмерная компьютерная графика — способ цифрового создания изображений, при котором объект описывается по трём координатам: X, Y и Z. Именно ось Z отличает трёхмерное от плоского: она добавляет глубину и создаёт эффект объёма.

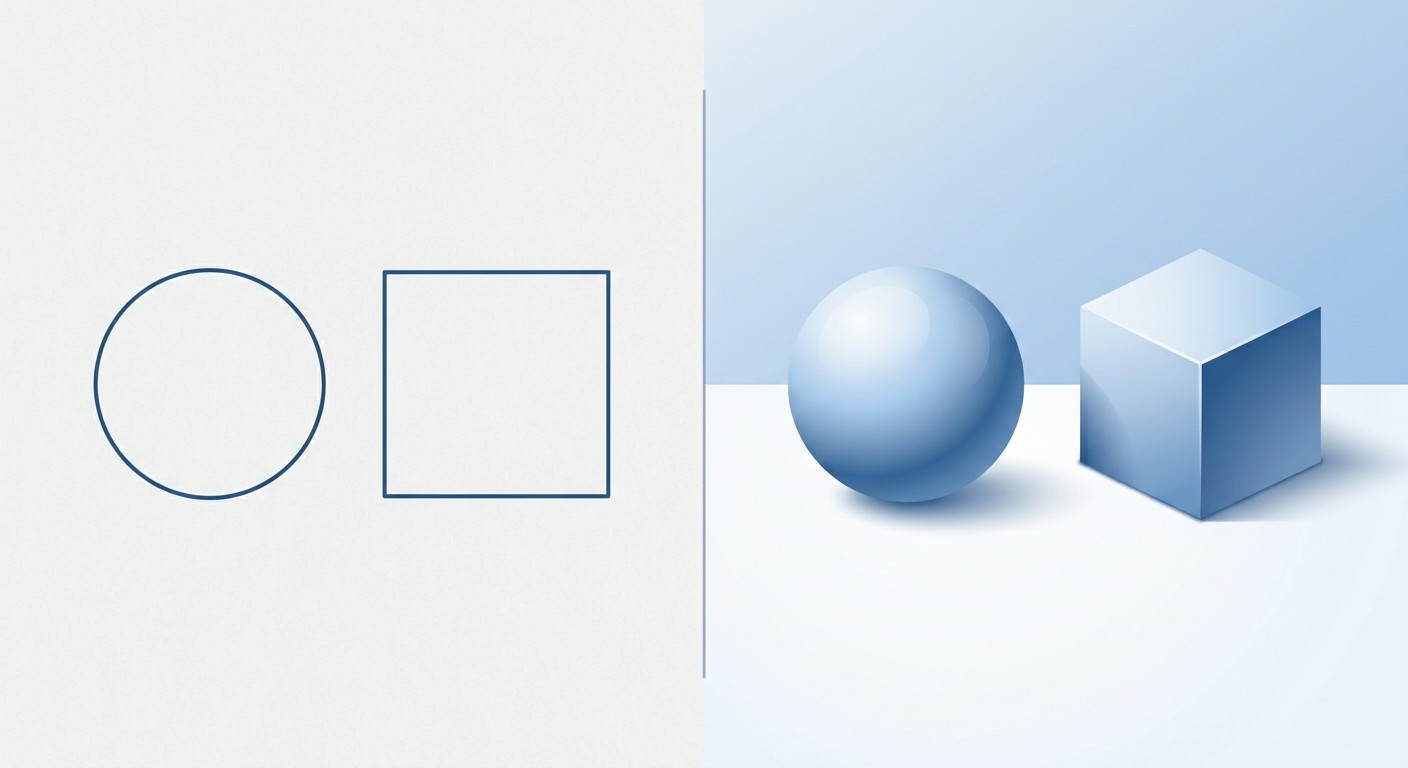

Векторная и двухмерная (2D) графика работают лишь с осями X и Y — изображение остаётся плоским. 3D добавляет третье измерение: круг становится шаром, квадрат превращается в куб. Зритель воспринимает объект как реальный предмет в пространстве.

3D-графика входит в более широкое понятие CGI (компьютерная генерация изображений). CGI — родительская категория, объединяющая все виды цифровых изображений, созданных с помощью компьютера. Трёхмерная графика — наиболее сложный и визуально богатый раздел CGI, позволяющий получить реалистичное изображение с точной передачей материалов, света и тени.

Хотите освоить работу с графикой с нуля? В рамках федерального проекта «Активные меры содействия занятости» (нацпроект «Кадры») доступна программа «Графика и веб-дизайн: от идеи до реализации» — 144 часа онлайн, бесплатно за счёт государства, без отрыва от работы. Смотрите каталог программ обучения и выбирайте подходящее направление.

Краткая история трёхмерной графики

3D-графика зародилась в 1960 году в Университете Юты. Учёный А. Сазерленд создал Sketchpad — первую программу с графическим интерфейсом. Sketchpad стал прародителем всех современных 3D-редакторов и систем автоматизированного проектирования (CAD).

В 1970 году появился метод Гуро — алгоритм плавного затенения полигонов, без которого реалистичная 3D-графика была невозможна. В 1980-е видеокарты с шейдерами открыли принципиально новый уровень возможностей для трёхмерных технологий. В 1984 году студия Lucasfilm выпустила первый полноценный 3D-мультфильм — и технология вышла в массовую культуру.

Из чего состоит 3D-объект

3D-объект строится из полигонов — как дом из кирпичей. Полигоны объединяются в более крупную структуру — меш (полигональную сетку). Разберём оба компонента подробнее.

Полигоны: вершины, рёбра и грани

Полигон — минимальная геометрическая фигура, из которых собирается любое 3D-изображение. Наиболее распространён треугольный полигон: он универсален и обрабатывается видеокартой (GPU) эффективнее других форм.

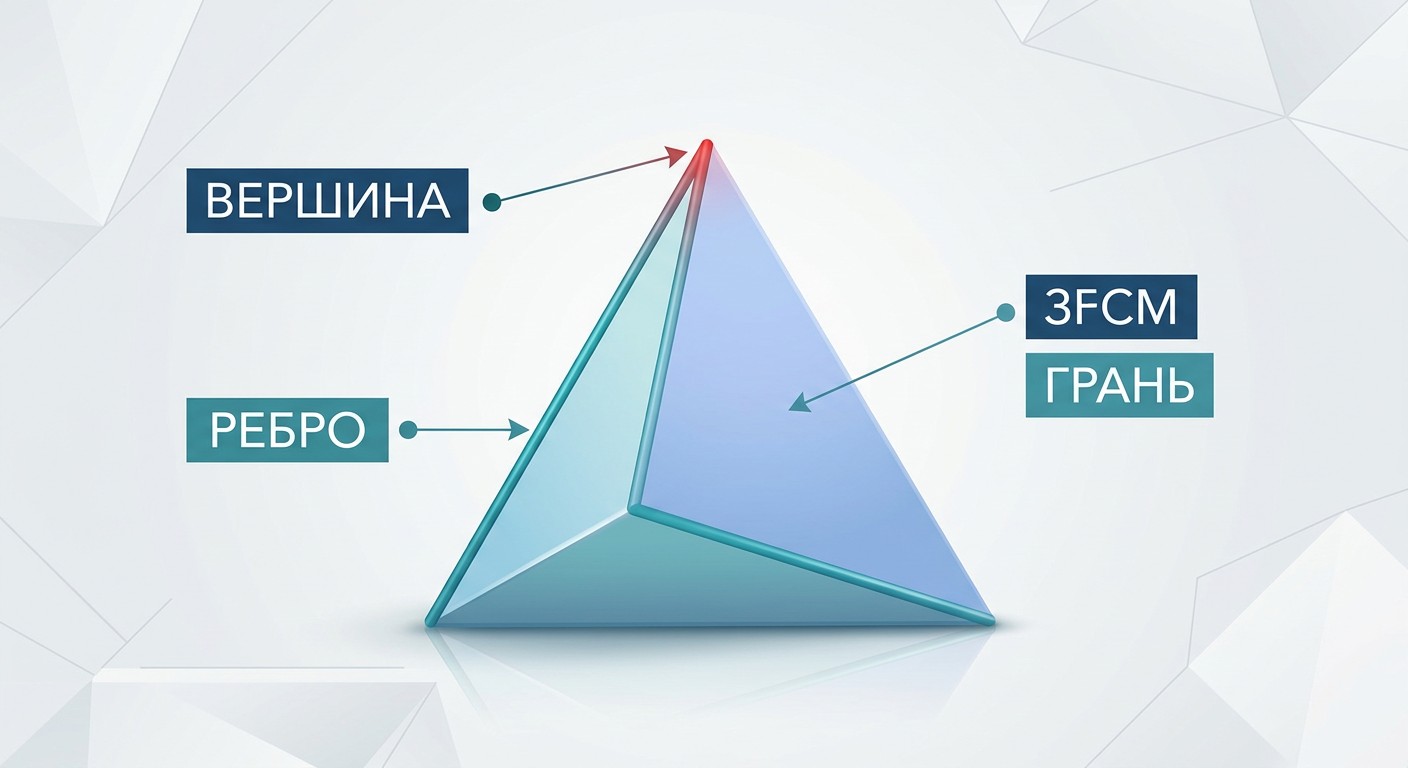

Каждый полигон состоит из трёх компонентов:

• Вершины — точки-углы, задающие положение в пространстве.
• Рёбра — линии, соединяющие вершины.
• Грани — плоскости между рёбрами.

Совокупность полигонов образует каркасную модель — проволочный остов будущего объекта. Количество полигонов определяет детализацию модели и нагрузку при рендеринге: больше полигонов — выше точность, но ниже скорость обработки.

Меш, топология и оптимизация

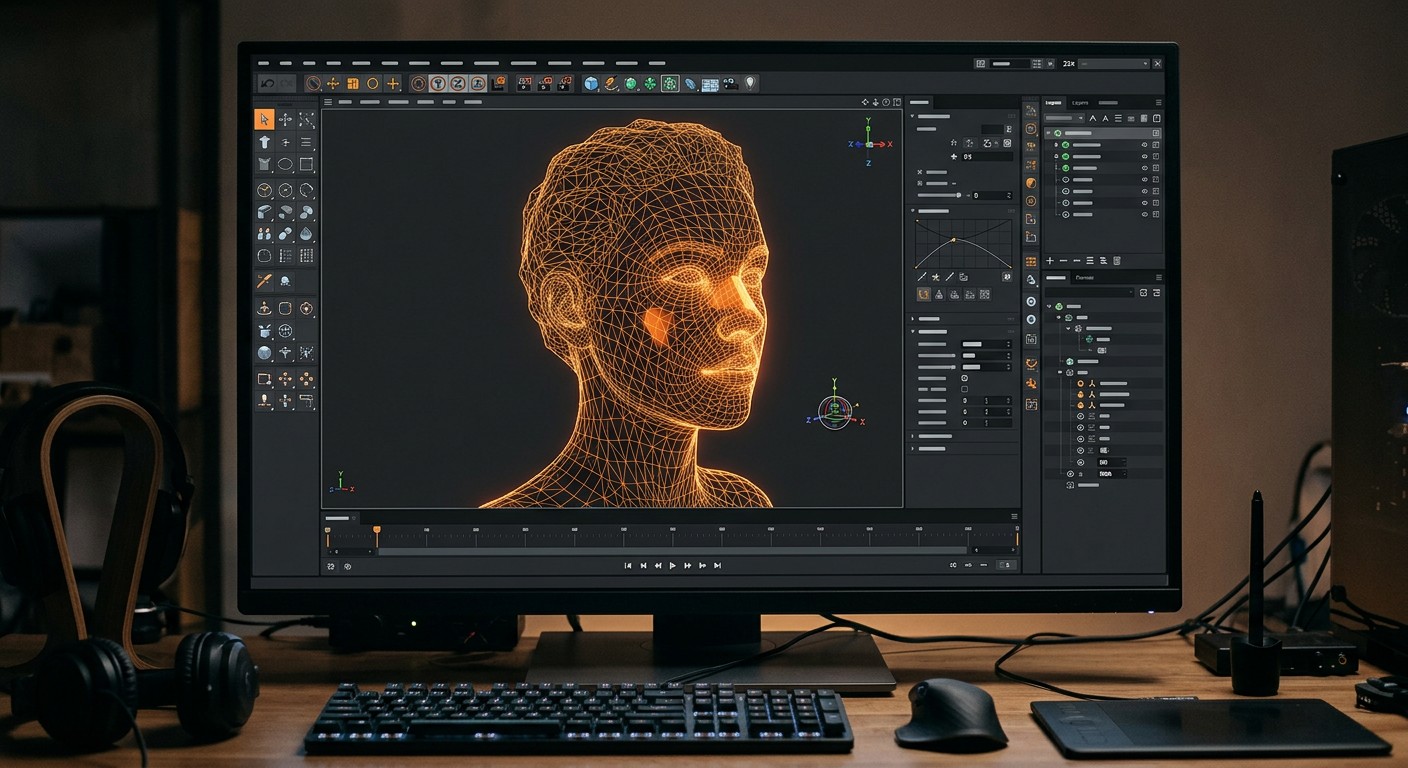

Меш (полигональная сетка) — скелет объекта, образованный совокупностью полигонов. Без текстур он выглядит как проволочный каркас.

Ключевой параметр меша — топология: расположение и соединения полигонов. Равномерная топология обеспечивает плавность деформаций при анимации. Для лица персонажа это критично: петли вокруг рта и глаз определяют естественность мимики.

Оптимизация — поиск баланса между детализацией и производительностью. Задача технического художника — найти золотую середину между точностью модели и скоростью её рендеринга.

Как создаётся 3D-изображение

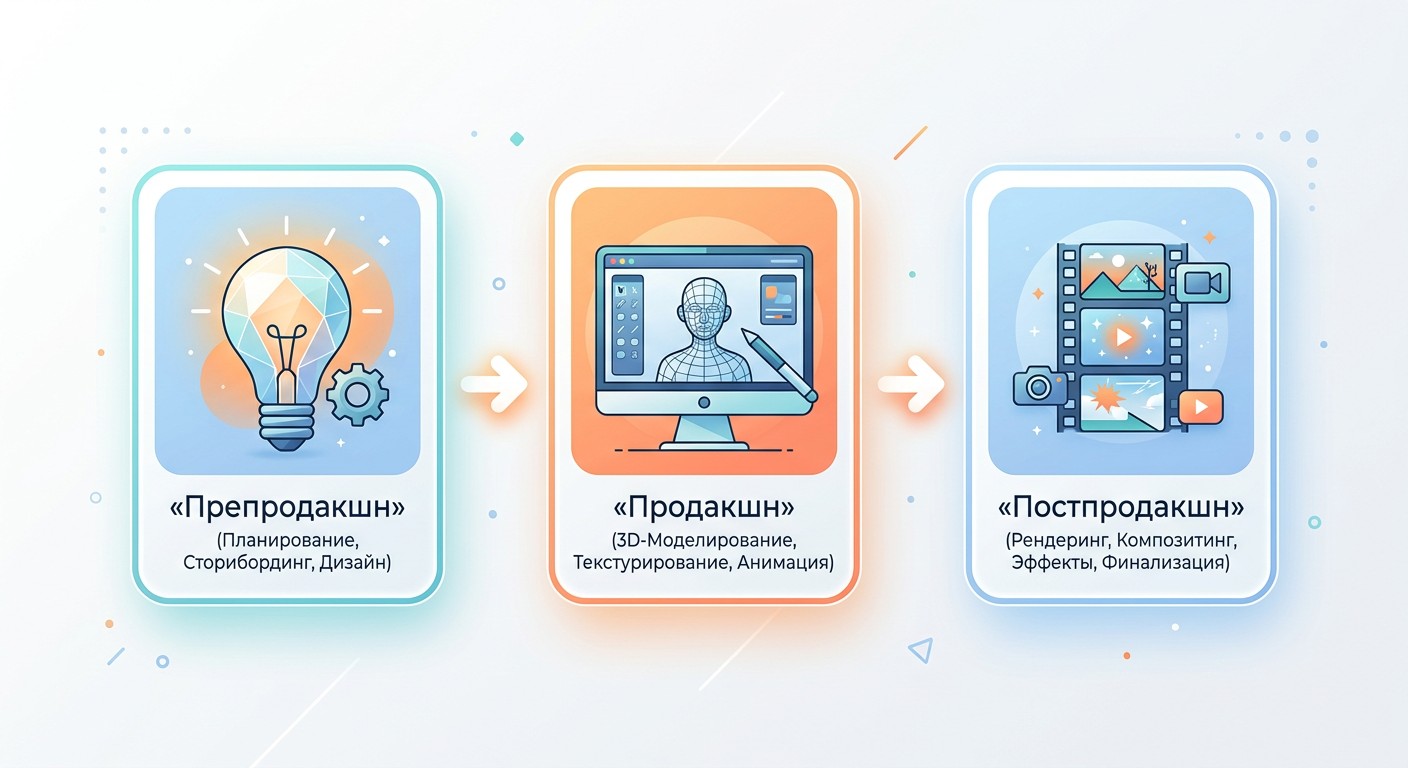

Создание трёхмерного изображения делится на три производственных этапа: препродакшн (концепция, раскадровка, технические задания), продакшн (моделирование, текстурирование, анимация) и постпродакшн (рендеринг, цветокоррекция, монтаж). В работе участвуют арт-директор, моделлер и специалист по визуализации.

3D-моделирование: методы создания формы

Компьютерное трёхмерное моделирование — создание формы объекта через манипуляции с полигонами. На этом этапе объект существует как каркасная модель — проволочный остов без текстур и материалов. Три основных метода различаются по инструментам и сфере применения.

Текстурирование и освещение

Текстурирование — наложение изображений-материалов на готовую форму: кожу, металл, ткань, дерево. Без текстур модель выглядит как однотонная геометрия.

Освещение задаёт характер сцены: тени подчёркивают объём, блики передают свойства поверхностей. Вместе текстурирование и освещение подготавливают сцену к завершающему этапу — рендерингу.

Рендеринг: от модели к финальному изображению

Рендеринг — попиксельное преобразование трёхмерной сцены в финальное двумерное изображение. Компьютер просчитывает, как свет отражается от каждой поверхности, формируя тени, блики и глубину резкости.

Два типа рендеринга определяют разные сферы применения:

• Офлайн-рендеринг — приоритет качества. Используется в кино и архитектурной визуализации (архвизе). Просчёт кадра занимает от секунд до часов.
• Рендеринг реального времени — приоритет скорости. Изображение строится за миллисекунды. Применяется в играх и виртуальной реальности.

Алгоритм трассировки лучей моделирует поведение света физически точно и обеспечивает фотореализм. Для его работы необходима мощная видеокарта с поддержкой шейдеров.

Где применяется 3D-графика

Трёхмерная графика проникла в большинство визуальных индустрий.

Кинематограф и визуальные эффекты (VFX). Компьютерные спецэффекты, фотореалистичные персонажи, виртуальные декорации. Технология захвата движения (motion capture) в связке с 3D позволяет создавать цифровых актёров.

Архитектура и строительство. 3D-проектирование позволяет увидеть здание до начала работ: рассчитать нагрузки, проработать облик, согласовать с заказчиком. Архитектурная визуализация заменила чертежи в презентациях инвесторам.

Компьютерные игры. Виртуальные миры, окружения и персонажи целиком состоят из 3D-объектов, оптимизированных для рендеринга в реальном времени.

Реклама и брендинг. Объёмные изображения продуктов, анимированные 3D-ролики — стандарт современного цифрового маркетинга.

Медицина. 3D-графика применяется для разработки протезов, планирования операций и симуляции хирургических вмешательств.

Веб-дизайн и мобайл. Объёмные элементы интерфейса и примерки в дополненной реальности (AR) на смартфоне строятся на основе 3D-рендеринга.

Виртуальная и дополненная реальность. Виртуальная (VR) и дополненная (AR) реальность невозможны без трёхмерной графики: они строят объёмные миры или встраивают 3D-объекты в реальное окружение.

Программы для создания 3D-графики

Создание 3D-графики требует специализированного программного обеспечения. Задачи разные: анимация персонажей, архвиз, скульптурирование, моушн-дизайн (анимированная графика) или процедурные эффекты — каждая область предполагает свой инструмент.

Для комфортной работы нужна мощная видеокарта с поддержкой аппаратного рендеринга и не менее 16 ГБ оперативной памяти — для задач средней сложности. Высоконагруженные сцены и офлайн-рендеринг потребуют большего объёма ресурсов.

Часто задаваемые вопросы

Чем 3D-графика отличается от 2D?

2D-графика работает с двумя координатами — X и Y. 3D добавляет ось Z, создавая эффект глубины. Трёхмерные объекты воспринимаются как реальные предметы в пространстве. Ключевой строительный блок 3D — полигоны — в двухмерной графике отсутствует.

Что такое полигон в 3D-графике?

Полигон — геометрическая фигура (треугольник или четырёхугольник), из которых складывается форма любого 3D-объекта. Состоит из вершин (точки-углы), рёбер (соединительные линии) и граней (плоскости). Совокупность полигонов образует меш — «скелет» трёхмерной модели.

Что такое меш в 3D-моделировании?

Меш (полигональная сетка) — совокупность полигонов, образующих форму объекта. Без текстур выглядит как проволочный каркас. Качество меша определяется топологией — от неё зависит корректность анимации и деформаций модели.

Что такое рендеринг в 3D?

Рендеринг — финальный этап: компьютер попиксельно рассчитывает отражение света в сцене и создаёт двумерное изображение. Офлайн-рендеринг — для кино и архвиза. Рендеринг реального времени — для игр и VR. Трассировка лучей обеспечивает фотореалистичный результат.

Где встречается 3D-графика в повседневной жизни?

Спецэффекты в фильмах, окружение в компьютерных играх, архитектурные визуализации новостроек, 3D-объекты в рекламе. В медицине — разработка протезов и симуляции хирургических вмешательств. В мобильных приложениях — AR-примерки товаров.

Какие программы используют для 3D-графики?

Blender — бесплатный редактор, рекомендован для начинающих. 3ds Max и Maya — профессиональный стандарт кино и геймдева. ZBrush — скульптурирование органических форм. Houdini — сложные визуальные эффекты и процедурные симуляции. Cinema 4D — моушн-дизайн и реклама.

Что такое топология в 3D-моделировании?

Топология — способ организации полигональной сетки: расположение и соединения полигонов. Правильная топология обеспечивает корректную анимацию при деформации объекта. В области лица персонажа особо важны петли вокруг рта и глаз — без этого мимика выглядит неестественно.

Как появилась трёхмерная графика?

3D-графика зародилась в 1960 году в Университете Юты: А. Сазерленд создал Sketchpad — первую программу с графическим интерфейсом. В 1970-м появился метод Гуро. В 1980-е пришли видеокарты с шейдерами. В 1984-м вышел первый 3D-мультфильм студии Lucasfilm.

Что такое текстурирование в 3D?

Текстурирование — нанесение на 3D-модель изображений-материалов, имитирующих реальные поверхности: кожу, металл, ткань, дерево. Следует за моделированием и предшествует рендерингу. Качество текстур напрямую влияет на реалистичность финального изображения.

Чем отличается офлайн-рендеринг от рендеринга реального времени?

Офлайн-рендеринг — высокое качество, длительный просчёт каждого кадра, применяется в кино и архвизе. Рендеринг реального времени — скорость важнее качества, изображение строится за миллисекунды, применяется в играх и VR.
