Что такое UML-диаграммы: виды, нотация и инструменты

Как создавался UML и для чего он нужен

В начале 1990-х в IT сложилась ситуация: каждый специалист рисовал схемы по-своему. Джеймс Рамбо разработал методологию OMT (1991), Грэди Буч — Booch method (1994), Ивар Якобсон — OOSE (1992). Три подхода решали похожие задачи, но были несовместимы друг с другом.

В 1994 году все трое объединились в компании Rational Corporation. Их прозвали «Три Амигоса». К 1997 году они создали UML 1.0 — единый стандарт, который Object Management Group (OMG) приняла как официальный. Сегодня действует версия UML 2.5.1.

UML — не язык программирования и не методология разработки. Это язык визуального моделирования: единый способ описать структуру и поведение системы так, чтобы диаграмму одинаково понял разработчик, аналитик, архитектор и заказчик. Стандарт независим от языков программирования и работает в любой предметной области — от IT до бизнес-процессов и инженерии.

Преимущества и ограничения UML

Сильные стороны стандарта:

• Единый язык для всей команды — UML одинаково читают специалисты по всему миру, независимо от технологического стека.
• Независимость от платформы — подходит для Java, Python, .NET и любого другого окружения.
• Автоматизация моделирования — ряд инструментов поддерживает генерацию кода из диаграмм и реверс-инжиниринг: анализ существующего кода с автоматическим построением схемы.
• Применимость вне IT — UML используют в бизнес-моделировании, системной инженерии и управленческом консалтинге.

Ограничения, о которых стоит знать:

• Официальная документация — более 700 страниц, её сложно освоить целиком.
• Ряд элементов допускает семантическую неоднозначность: одну связь разные специалисты могут интерпретировать по-разному.
• Сложность инструментальной экосистемы: освоение тяжёлых CASE-систем требует времени.
• Для небольших проектов UML избыточен — проще обойтись блок-схемой или черновиком на доске.

UML оправдан для средних и крупных систем с несколькими командами. На микропроектах есть более лёгкие нотации.

Базовая нотация UML: обозначения и элементы

UML-диаграммы читаются одинаково у всех, потому что каждый элемент имеет строго зафиксированный графический символ. Базовые графические обозначения — в таблице ниже.

Два обозначения путают чаще всего: пунктирная стрелка — это зависимость (изменение одного элемента влечёт изменение другого), незакрашенный треугольник — наследование. Запомните разницу — и большинство диаграмм прочитаете без затруднений.

Виды UML-диаграмм: классификация и матрица применения

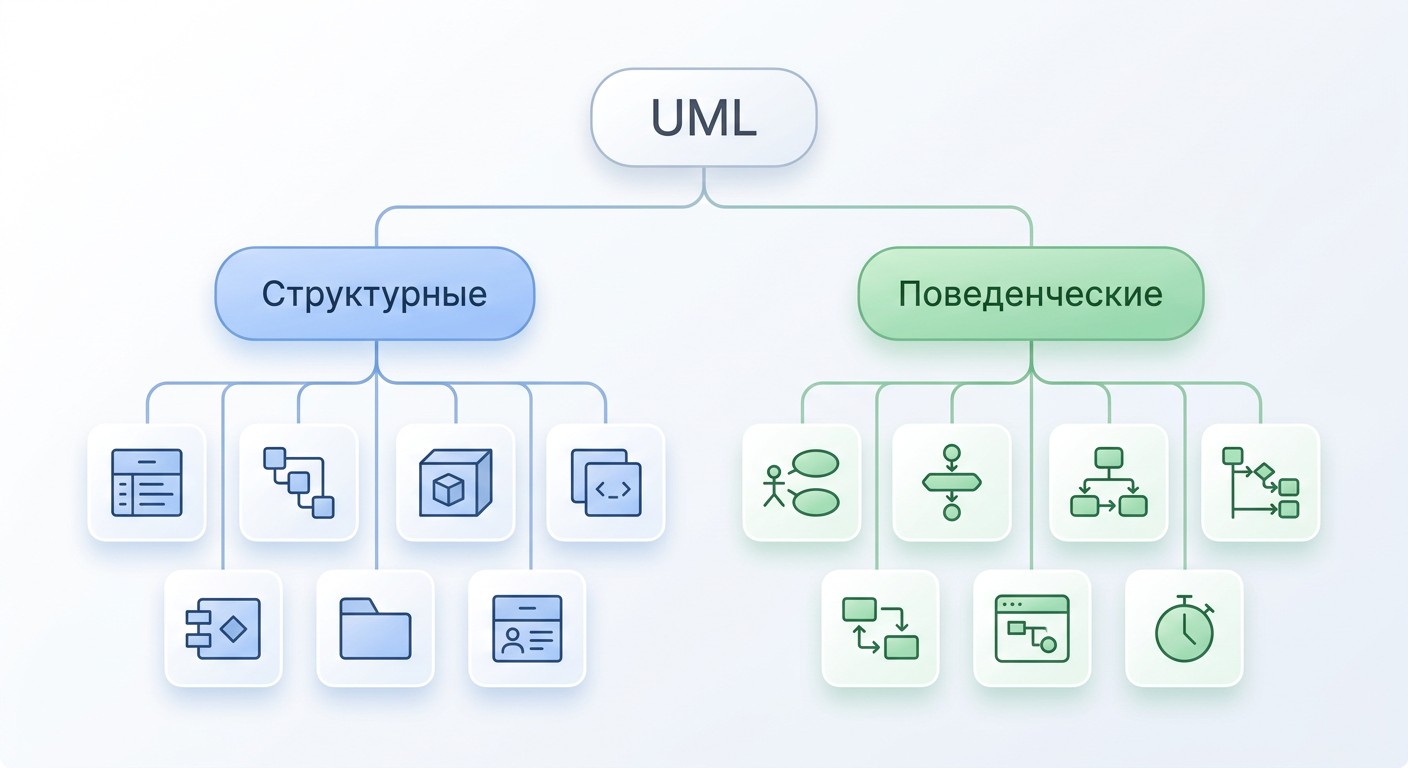

Все 14 типов UML-диаграмм делятся на два класса: структурные описывают, что есть в системе (статика), поведенческие — как система работает (динамика).

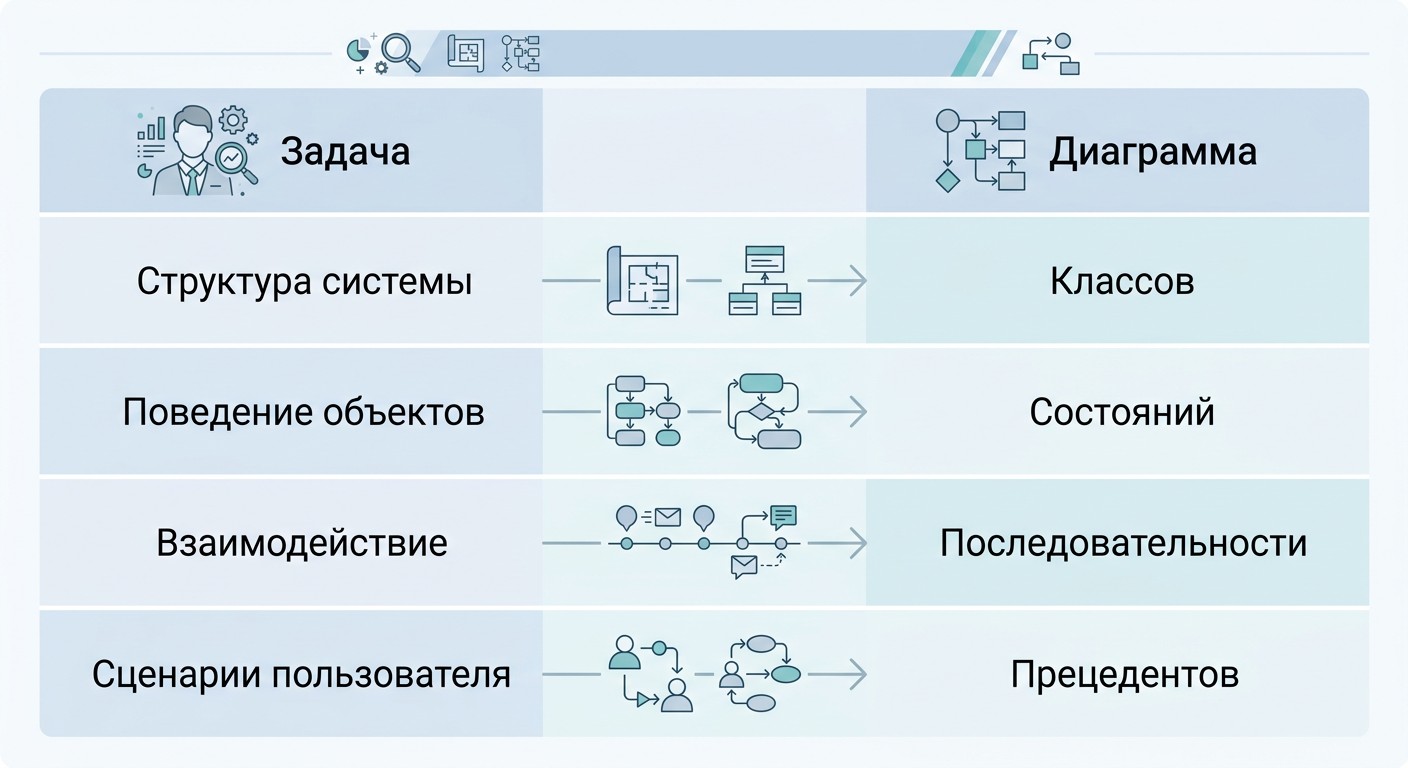

Быстрая матрица «задача → тип диаграммы»: нужно спроектировать архитектуру ООП — диаграмма классов; зафиксировать требования заказчика — прецедентов; описать сценарий взаимодействия модулей — последовательности; смоделировать бизнес-процесс — деятельности; показать жизненный цикл объекта — состояний; описать физическую инфраструктуру — развёртывания; задокументировать структуру унаследованной системы — объектов.

Структурные диаграммы UML (7 видов)

Структурные диаграммы показывают статическую архитектуру системы. Каждый из семи видов закрывает свой уровень абстракции.

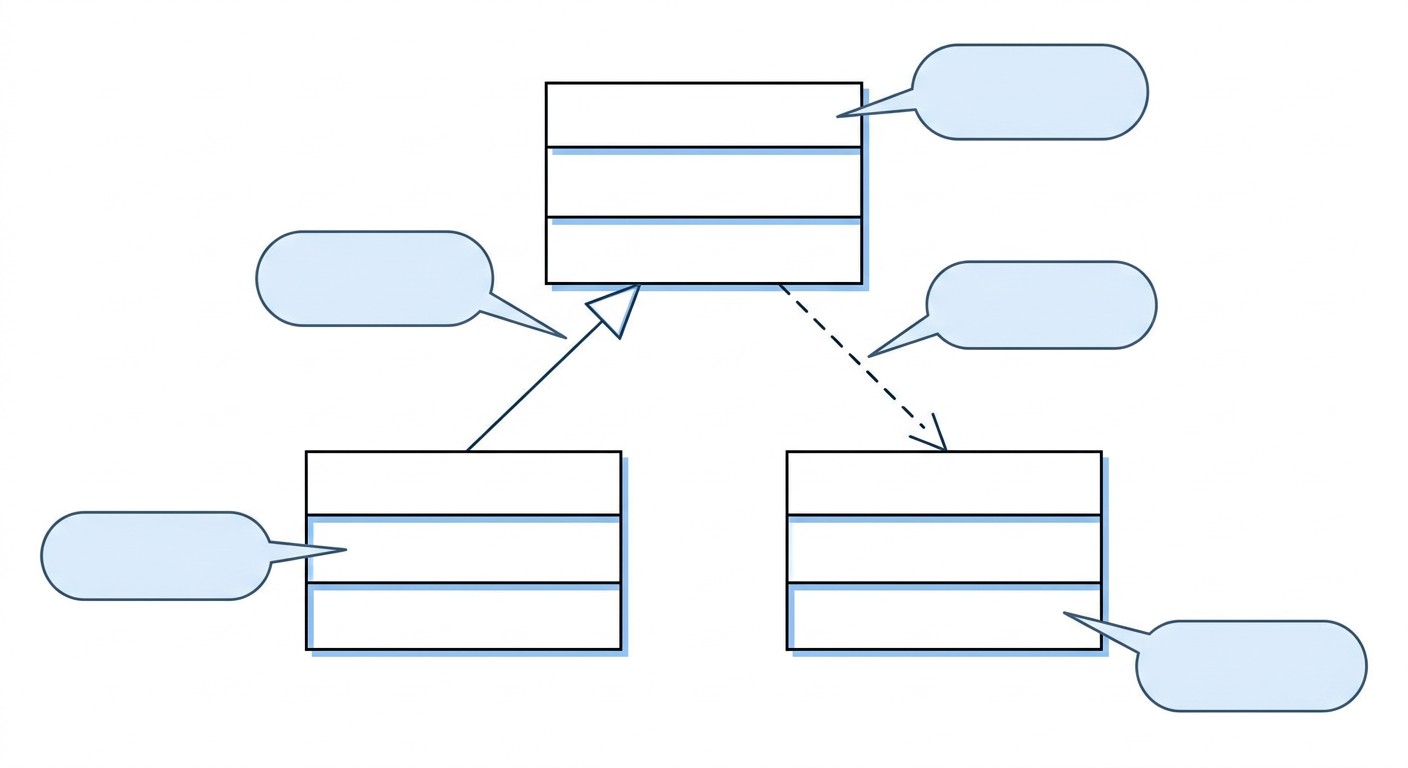

Диаграмма классов — наиболее используемая в объектно-ориентированном программировании (ООП). Описывает типы объектов и статические отношения между ними: ассоциацию, наследование, агрегацию. Применяется при проектировании архитектуры.

Диаграмма компонентов показывает архитектуру программных модулей — файлов, библиотек, сервисов — и зависимости между ними.

Диаграмма развёртывания отражает физическое распределение системы: серверы, узлы, артефакты. Нужна при описании инфраструктуры.

Диаграмма объектов — снимок конкретных экземпляров классов в определённый момент времени. Помогает проверить корректность спроектированной архитектуры.

Диаграмма пакетов группирует элементы модели. Удобна для многоуровневых приложений.

Диаграмма составной структуры описывает внутреннюю структуру класса на микроуровне.

Диаграмма профилей расширяет стандарт UML для специфичных доменов и платформ.

Поведенческие диаграммы UML (7 видов)

Поведенческие диаграммы описывают динамику: как объекты взаимодействуют, как меняется состояние системы, как выполняется процесс.

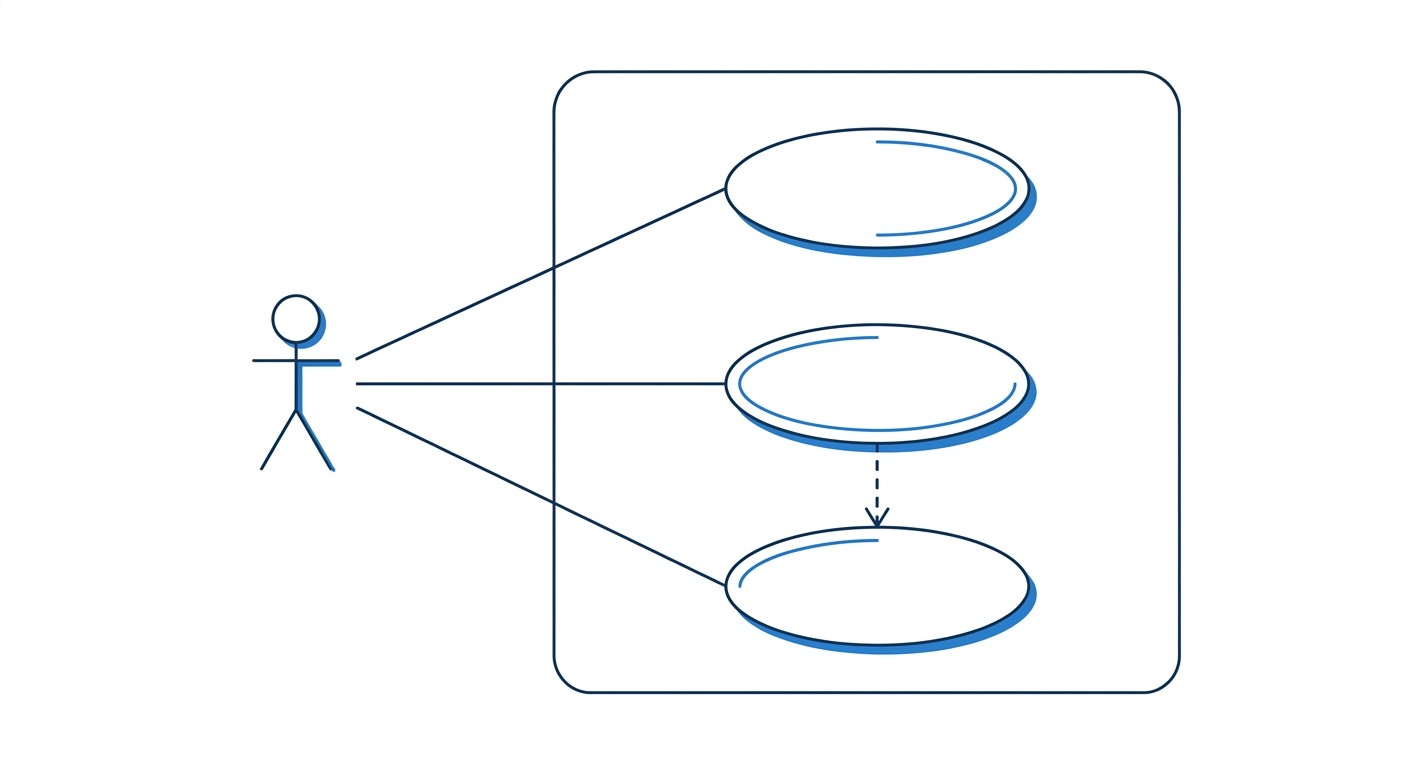

Диаграмма прецедентов (Use Case, варианты использования) описывает функциональные требования с точки зрения пользователей. Элементы: актёр (пользователь или внешняя система), юзкейс (действие системы), граница системы. Главный инструмент системного аналитика на этапе сбора требований.

Диаграмма деятельности — граф рабочего процесса с условными переходами и параллелизмом (fork/join). По виду напоминает блок-схему, но поддерживает параллельные потоки выполнения.

Диаграмма состояний описывает жизненный цикл объекта: переходы между состояниями. Основана на концепции конечного автомата.

Диаграмма последовательности показывает взаимодействие объектов по вертикальной оси времени: линии жизни и сообщения между ними. Применяется для описания API и сценариев взаимодействия.

Диаграмма коммуникации семантически эквивалентна диаграмме последовательности, но акцентирует пространственные связи объектов, а не порядок событий.

Диаграмма обзора взаимодействия — вариант диаграммы деятельности, где узлы — фрагменты взаимодействий.

Временна́я диаграмма — особая форма диаграммы последовательности с горизонтальной осью времени; применяется при строгих временных ограничениях.

UML в работе системного аналитика

Системный аналитик — главный потребитель поведенческих диаграмм UML. Задача аналитика — перевести бизнес-требования заказчика в технические спецификации для команды разработки, и здесь UML незаменим.

Рабочий набор диаграмм для системного аналитика:

• Диаграмма прецедентов — фиксирует, что система должна делать и для кого. Первый документ, который аналитик строит при сборе требований.
• Диаграмма деятельности — описывает бизнес-процессы в двух состояниях: as-is (как есть) и to-be (как будет).
• Диаграмма последовательности — детализирует взаимодействие систем при интеграции и описывает сценарии работы с API.
• Диаграмма компонентов — помогает согласовать архитектурные решения с командой разработки.

Практический маршрут: аналитик строит Use Case для фиксации требований → затем диаграмму последовательности для ключевых сценариев взаимодействия → диаграмму компонентов для обсуждения архитектуры.

Программа «Системный аналитик: с нуля до проектирования систем» (72 ч, бесплатно в рамках нацпроекта «Кадры») включает практику построения именно этих диаграмм — прецедентов, деятельности, последовательности.

Как самостоятельно построить UML-диаграмму

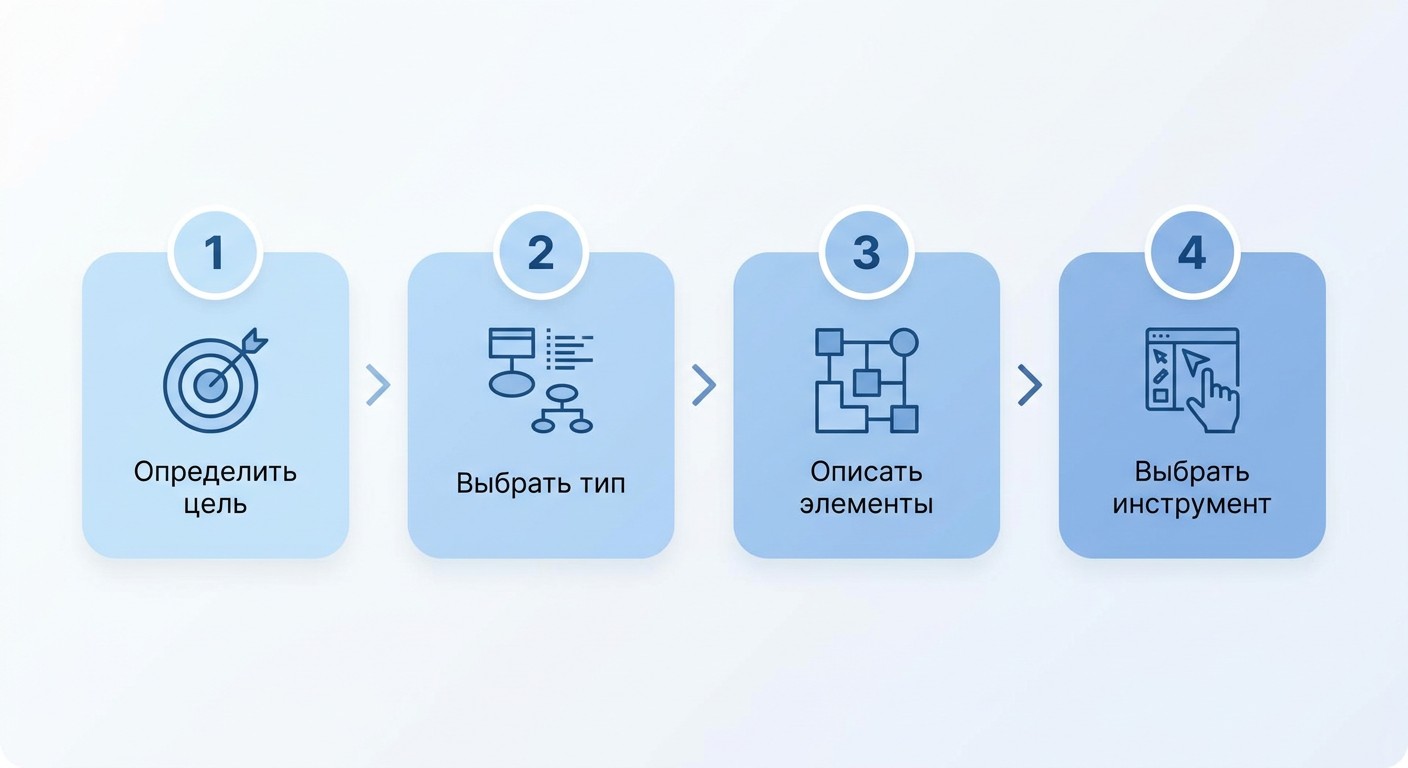

Четыре шага, которые работают для любого типа:

1. Определить цель. Что нужно описать — структуру, поведение или взаимодействие?
2. Выбрать тип диаграммы по матрице из предыдущего раздела.
3. Выбрать инструмент — визуальный редактор или подход «от кода» (code-first).
4. Строить от главных элементов к деталям: сначала основные объекты и связи, потом атрибуты и уточнения.

Новичкам рекомендуют начинать с диаграммы классов или Use Case — они наиболее интуитивны. Полный справочник по элементам — спецификация UML 2.5.1 на официальном сайте OMG.

Инструменты для UML: онлайн-редакторы и code-first подход

Два подхода к работе с UML: визуальный (перетаскивание элементов, drag-and-drop) и подход «от кода» (code-first) — текстовый синтаксис автоматически превращается в диаграмму.

draw.io — оптимальный старт: полностью бесплатный браузерный редактор с готовыми UML-шаблонами и интеграцией Google Drive. Работает без регистрации.

PlantUML — текстовое описание синтаксиса превращается в диаграмму. Интегрируется в конвейеры непрерывной интеграции (CI/CD), хранится в системе контроля версий вместе с кодом.

Mermaid.js встроен в GitLab, GitHub и Notion: UML-диаграмма живёт прямо в документации, отдельный инструмент не нужен.

Visual Paradigm поддерживает реверс-инжиниринг — строит диаграммы классов из существующего кода автоматически. Полезен при работе с унаследованными системами.

Хотите освоить UML и системный анализ с нуля? В рамках федерального проекта «Активные меры содействия занятости» можно пройти обучение без вложений — онлайн, в удобное время. Смотрите каталог доступных программ.

Часто задаваемые вопросы

Что такое UML и чем он отличается от обычных блок-схем?

UML — стандартизированный язык моделирования, принятый OMG, где каждый элемент имеет строго зафиксированное значение: незакрашенная стрелка — наследование, ромб — агрегация, пунктир — зависимость. Произвольная блок-схема понятна только её автору; UML-диаграмма однозначно читается любым специалистом в мире, потому что нотация стандартизирована и задокументирована в спецификации UML 2.5.1.

Кто и когда придумал язык UML?

UML создан в 1994–1997 годах в Rational Corporation тремя специалистами — Джеймс Рамбо (методология OMT, 1991), Грэди Буч (Booch method, 1994) и Ивар Якобсон (OOSE, 1992). Их называют «Три Амигоса». В 1997 году UML 1.0 принят официальным стандартом OMG.

Сколько типов UML-диаграмм существует?

В UML 14 типов: 7 структурных (классов, компонентов, развёртывания, объектов, пакетов, составной структуры, профилей) и 7 поведенческих (прецедентов, деятельности, состояний, последовательности, коммуникации, обзора взаимодействия, временна́я). На практике большинство задач закрывают 5–6 наиболее распространённых типов.

Что такое диаграмма прецедентов и зачем она нужна?

Диаграмма прецедентов (Use Case) описывает функциональные требования системы с точки зрения пользователей. Элементы: актёр (пользователь или внешняя система), юзкейс (действие системы), граница системы. Используется системными аналитиками на этапе сбора требований для перевода бизнес-запросов заказчика в технические сценарии.

Чем диаграмма последовательности отличается от диаграммы коммуникации?

Обе семантически эквивалентны и описывают одно взаимодействие объектов. Диаграмма последовательности акцентирует временну́ю ось (сверху вниз). Диаграмма коммуникации — пространственные связи между объектами. Выбор зависит от акцента: порядок событий → последовательности; топология взаимодействий → коммуникации.

Чем ассоциация отличается от агрегации в диаграмме классов?

Ассоциация (сплошная линия) — общая связь: объекты взаимодействуют и остаются независимыми. Агрегация (линия с ромбом) — один объект является частью другого, но может существовать самостоятельно. Наследование (незакрашенный треугольник) — дочерний класс берёт все свойства и методы родительского.

Что означает пунктирная стрелка в UML?

Пунктирная стрелка обозначает зависимость: изменение одного элемента влечёт изменение другого. Применяется во всех типах диаграмм. В диаграмме классов — зависимость между классами; в диаграмме прецедентов — отношение «include» или «extend» между юзкейсами.

Можно ли автоматически создать UML-диаграмму из кода?

Два подхода. Подход «от кода» (code-first) — PlantUML и Mermaid.js создают диаграммы из текстового синтаксиса, популярны в конвейерах непрерывной интеграции. Реверс-инжиниринг — Visual Paradigm анализирует существующий код и строит диаграмму классов автоматически. Второй подход особенно полезен для документирования унаследованных систем.

Какой инструмент выбрать для рисования UML онлайн бесплатно?

Для начинающих — draw.io (diagrams.net): полностью бесплатный браузерный редактор с готовыми UML-шаблонами и интеграцией Google Drive. Для разработчиков, предпочитающих код, — PlantUML (открытый исходный код). Для командной работы — Lucidchart (есть ограниченный бесплатный план).

Какие UML-диаграммы нужны системному аналитику в первую очередь?

Четыре ключевых типа: диаграмма прецедентов (фиксация требований), диаграмма деятельности (бизнес-процессы as-is/to-be), диаграмма последовательности (сценарии взаимодействия систем и API), диаграмма компонентов (архитектурные зависимости). Диаграмму прецедентов считают главным рабочим инструментом системного аналитика.
