Моделирование бизнес-процессов: что это, виды, нотации и инструменты для компании

Результат моделирования — два состояния: As-Is (как есть сейчас) и To-Be (как должно быть после изменений). Разрыв между ними — это план улучшений и основа для внедрения BPM-системы (системы управления бизнес-процессами).

В статье — всё необходимое для старта: виды и способы описания процессов, основные нотации от BPMN до IDEF0, программы для построения диаграмм и пошаговый алгоритм с реальным примером.

Что такое моделирование бизнес-процессов

Моделирование бизнес-процессов — способ формализовать работу компании: описать, кто что делает, в какой последовательности, с какими ресурсами и с каким результатом. Итоговая модель может быть текстом, таблицей, диаграммой или симуляцией — формат выбирается под конкретную задачу.

Принцип — декомпозиция: крупный процесс делится на элементарные действия, каждое из которых получает участника, входные данные, условия выполнения и ожидаемый результат. Организация видит свою работу в разрезе, а не только на уровне итогов.

Хотите освоить нотации и BPM-инструменты на практике? Программа «Системный аналитик: с нуля до проектирования систем» реализуется в рамках федерального проекта «Активные меры содействия занятости» — 72 часа онлайн, обучение с нуля, удостоверение государственного образца. Подробности — в каталоге доступных программ.

Чем модель бизнес-процесса отличается от схемы

Схема показывает этапы — и только. Модель идёт дальше: фиксирует роли участников, правила принятия решений, используемые документы и ресурсы. Модель можно протестировать на реальных данных, оптимизировать и запустить в BPM-системе как исполняемый процесс. Схема остаётся картинкой, которую нельзя верифицировать или автоматизировать.

Таблица: сравнение схемы и модели бизнес-процесса.

As-Is и To-Be — что показывает результат моделирования

Любое моделирование начинается с состояния As-Is — фиксации того, как процесс работает сейчас: какие шаги выполняются, кто за что отвечает, где возникают задержки. Эта картина становится отправной точкой анализа.

После выявления проблем строится модель To-Be — желаемое состояние с исправленными ролями, сокращёнными шагами и заданными контрольными точками. Разрыв между As-Is и To-Be — конкретный план изменений, который ложится в основу оптимизации и автоматизации бизнес-процессов предприятия.

Зачем нужно моделировать бизнес-процессы компании

Задачи моделирования зависят от роли в организации. Руководитель получает прозрачную карту работы и видит, где теряется время и ресурсы. Бизнес-аналитик находит узкие места: дублирование задач, задержки при передаче, перегрузку сотрудников. IT-директор использует модель как техническое задание для автоматизации и выбора BPM-системы.

Семь практических задач, которые решает моделирование бизнес-процессов организации:

1. Визуализировать реальный ход работ — не на словах, а на диаграмме.
2. Найти узкие места и устранить их до того, как они станут системными.
3. Зафиксировать регламенты и распределить зоны ответственности между участниками.
4. Спрогнозировать затраты при изменении объёма задач или состава команды.
5. Стандартизировать процессы для масштабирования без потери качества.
6. Подготовить процессы к автоматизации в BPM-системе.
7. Контролировать исполнение через метрики и контрольные точки.

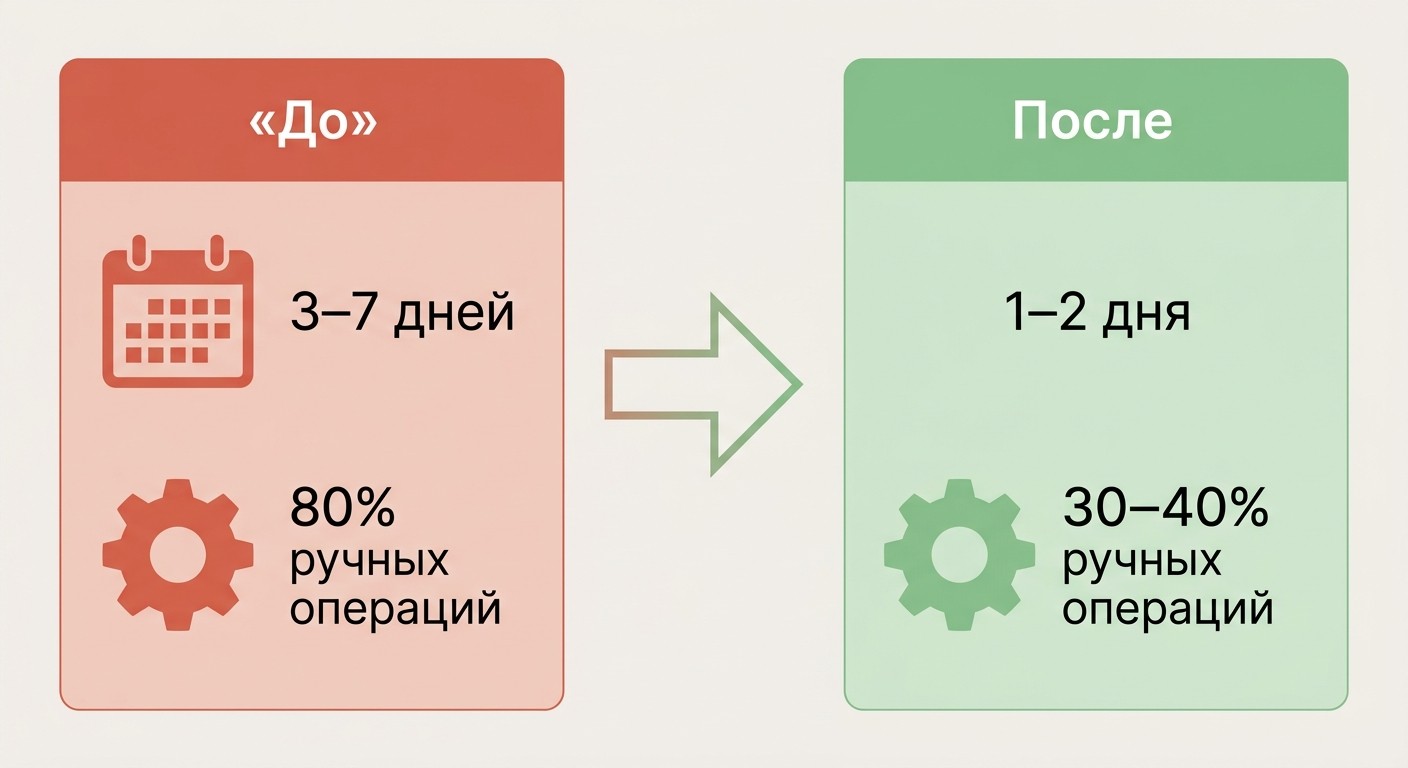

Практика показывает: после оптимизации на основе модели время обработки заявки сокращается с 3–7 дней до 1–2 дней, а доля ручных операций снижается с 80% до 30–40%. После каждого внедрения стоит проверить, что изменилось в цифрах — иначе оптимизация останется на бумаге.

Виды моделирования бизнес-процессов

Выделяют четыре основных вида. Выбор зависит от задачи: нужен анализ функций, прогноз поведения системы, описание IT-объектов или охват сквозного процесса через все подразделения.

Функциональное моделирование бизнес-процессов

Функциональное моделирование отвечает на вопрос «Что делает процесс?» — без привязки к хронологии и последовательности выполнения. Процесс делится на функции и задачи, каждая из которых получает входные данные, управляющее воздействие, выходной результат и ресурс.

Основные инструменты — IDEF0 и блок-схемы. Подход хорошо работает для анализа ответственности и декомпозиции крупных процессных блоков. Ограничение: нет хронологии событий, поэтому для прямой автоматизации функциональная модель не подходит.

Имитационное моделирование бизнес-процессов

Имитационное моделирование воспроизводит работу системы в условиях, приближённых к реальности, — без риска для бизнеса. Меняются параметры: число входящих заявок, скорость обработки, количество сотрудников на каждом шаге, процент ошибок.

Метод применяют перед масштабированием, запуском нового канала или внедрением автоматизации. Симуляционная модель показывает, где процесс «ломается» при росте нагрузки — то есть выявляет узкие места до того, как они стали реальной проблемой. Ограничение: для точного прогноза нужны исторические данные по текущему процессу.

Объектно-ориентированное и сквозное моделирование

Объектно-ориентированное моделирование описывает процесс через объекты — клиент, заказ, документ, задача. У каждого объекта есть свойства и набор действий. Подход применяют при проектировании IT-систем и интеграций: он точно отражает, как данные перемещаются между системами и изменяются в ходе процесса.

Сквозное моделирование охватывает процесс целиком — от первого события до итогового результата — через все задействованные подразделения. Типичный маршрут: клиент → маркетинг → продажи → финансы → сопровождение. Именно сквозная модель выявляет разрывы между отделами — моменты, когда задача «зависает» при передаче от одного участника к другому. Это её главное преимущество перед функциональным и объектным подходами.

Способы описания бизнес-процессов

Три уровня описания: текстовый — простой и доступный; графический — наглядный, пригодный для согласования между командами; компьютерный — исполняемый непосредственно в BPM-системе. Выбор уровня зависит от аудитории модели и поставленной задачи.

Текстовое описание бизнес-процессов

Текстовый регламент бизнес-процессов — это инструкция, чек-лист или описание в свободной форме. Стандартная структура: цель процесса, участники, последовательность действий, условия выполнения, ожидаемый результат, исключения.

Достоинства: не требует специального инструмента, понятен любому сотруднику. Недостаток: нет наглядности, сложно отследить параллельные ветки, невозможно автоматизировать напрямую. Текстовое описание хорошо работает как первичный регламент или дополнение к диаграмме.

Графическое моделирование бизнес-процессов

Графическое моделирование — описание процесса с помощью диаграмм и схем. Визуальный формат помогает согласовать процесс между командами: разные отделы видят один порядок действий и распределение зон ответственности.

Три популярных инструмента: нотация BPMN — для детального описания и автоматизации; блок-схема — для быстрых рабочих обсуждений без строгих стандартов; карта клиентского пути — для анализа опыта клиента на каждом этапе взаимодействия. Графические модели применяют при обучении новых сотрудников и первичном анализе процессов.

Компьютерное моделирование в BPM-системах

BPM-системы переводят модель из диаграммы в исполняемый процесс: задачи автоматически назначаются ответственным, система контролирует сроки и эскалирует просроченные шаги, встроенная аналитика показывает ключевые показатели эффективности (KPI) в реальном времени.

Дополнительные возможности: хранение версий модели, интеграция с корпоративными системами (1С, SAP, Oracle), мобильный доступ к задачам. Компьютерное моделирование — обязательный шаг перед полноценной автоматизацией бизнес-процессов предприятия.

Нотации и стандарты моделирования бизнес-процессов

Нотация — единый язык обозначений, который позволяет аналитикам, разработчикам и бизнесу читать одну и ту же схему одинаково. Без общего стандарта модели, созданные в разных командах, становятся несовместимы.

Нотации бывают стандартизированными — например, BPMN, изданный организацией OMG (Object Management Group — Группа управления объектами), — и нестандартными, как блок-схемы, где каждая команда придумывает собственные обозначения.

BPMN — главный мировой стандарт описания процессов

[IMAGE: image_4]

BPMN (Business Process Model and Notation — нотация и модель бизнес-процессов) — международный стандарт графического описания процессов end-to-end. Издатель — организация OMG.

Базовые символы:

• События — круги: обозначают начало, завершение или промежуточное событие процесса.
• Задачи — прямоугольники: шаги, которые выполняет участник или система.
• Шлюзы — ромбы: точки ветвления, где процесс идёт по одному из нескольких путей.
• Потоки — стрелки: направление выполнения от одного элемента к другому.

Версия BPMN 2.0, выпущенная OMG в 2011 году, добавила исполняемость: модели, созданные по стандарту, запускаются в BPM-системах напрямую, без ручного программирования. Появилась совместимость с DMN (Decision Model and Notation — нотация моделирования решений) и CMMN (Case Management Model and Notation — нотация управления случаями) — триада OMG для комплексного управления процессами.

Преимущество перед IDEF0: BPMN описывает хронологию и события, пригоден для автоматизации. Нотация реализована в российских и международных BPM-системах: ELMA365, Camunda, Bizagi, Business Studio.

IDEF0 — методология функционального моделирования

IDEF (Integrated DEFinition — интегрированные методы определения) — семейство из 16 методологий (IDEF0–IDEF14); IDEF0 — наиболее распространённый.

В основе — ICOM-модель с четырьмя элементами: Input (вход — что поступает в процесс), Control (управление — правила и ограничения), Output (выход — результат), Mechanism (механизм — ресурсы и исполнители). Модель фокусируется на вопросе «Что делает система?» без указания хронологии и последовательности.

Методологию разработали ВВС США в 1970-х годах; стандартизирована Национальным институтом стандартов и технологий (NIST).

Выбор нотации: IDEF0 — когда нужен функциональный анализ и декомпозиция крупных блоков; BPMN — когда модель должна исполняться в BPM-системе и важна хронология событий.

Другие нотации: VAD, блок-схемы, Сети Петри

VAD (Value Added Diagram — диаграмма добавленной ценности) анализирует каждый этап с точки зрения ценности для клиента. Помогает исключить шаги, не создающие ценности, и сократить потери в процессе.

Блок-схемы — универсальный и самый доступный вид диаграмм. Единого стандарта нет, поэтому обозначения варьируются, но для быстрых обсуждений внутри команды этого достаточно.

Сети Петри — математически строгий метод, предложенный Карлом Адамом Петри в 1962 году. Применяется для описания параллельных и конкурентных процессов — там, где несколько потоков работают одновременно и влияют друг на друга.

Пошаговый алгоритм моделирования бизнес-процессов

Основные этапы моделирования — пятишаговый цикл, который повторяется при каждом значимом изменении в компании.

Этап 1 — As-Is. Сбор данных о текущем состоянии: интервью с сотрудниками, изучение регламентов, анализ систем. Фиксировать нужно в цифрах — время на каждый шаг, число участников, частоту ошибок. Иначе потом нечем будет подтвердить эффект улучшений.

Этап 2 — Анализ. Поиск узких мест: дублирование задач, задержки при передаче, лишние согласования. Работать нужно с проблемными зонами в первую очередь, а не со всем процессом сразу.

Этап 3 — To-Be. Проектирование новой модели: перераспределённые роли, сокращённые шаги, заданные сроки и контрольные точки, правила для нестандартных ситуаций. Модель должна быть реалистичной — не идеальной, а достижимой.

Этап 4 — Тест. Пилотный запуск на одном продукте, регионе или подразделении. Пилот защищает от дорогих ошибок при масштабном внедрении: лучше выявить проблему на 10 заявках, чем на 10 000.

Этап 5 — Доработка. Итеративное улучшение на основе данных пилота. Модель стоит пересматривать раз в квартал или при значимых изменениях: новый продукт, смена команды, изменение регуляторных требований.

Пример моделирования бизнес-процесса компании

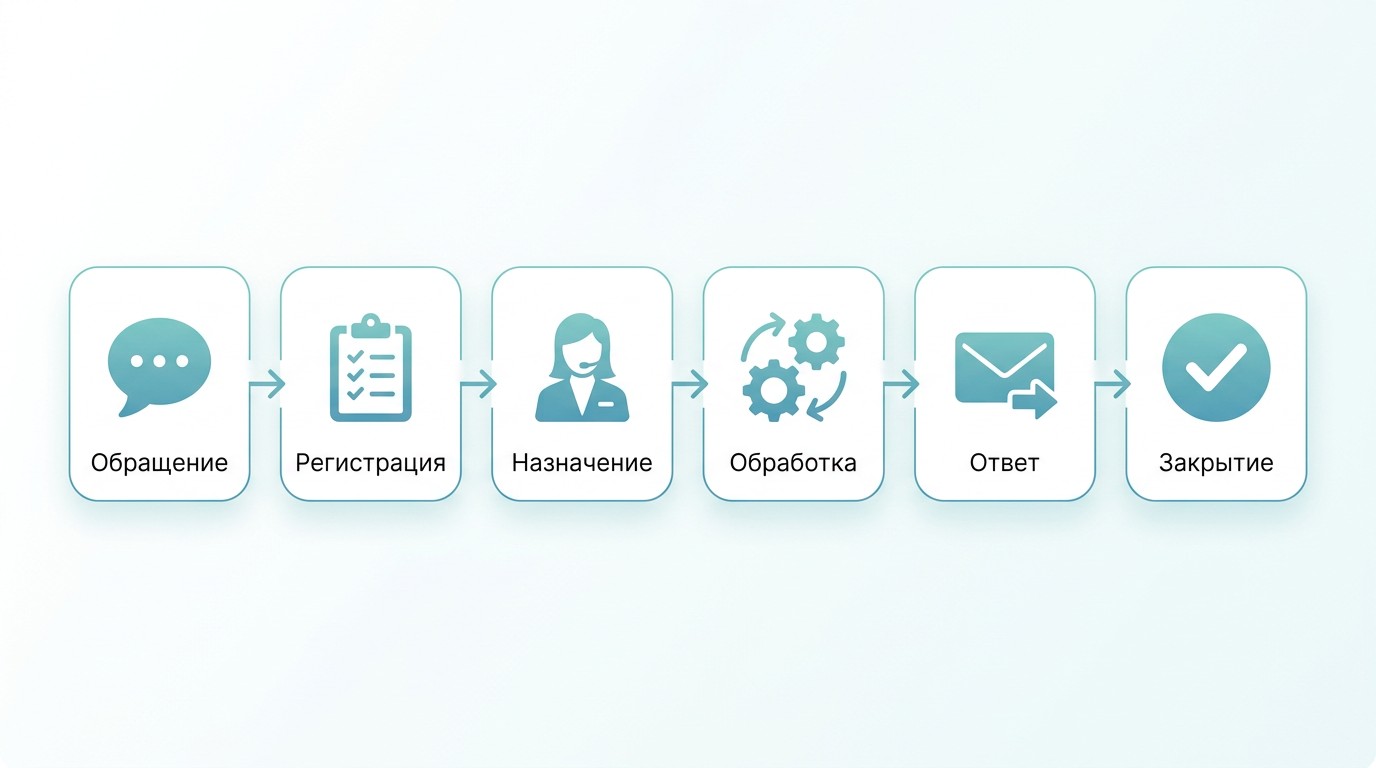

Разберём процесс «Обработка обращения клиента» — он актуален и для гостиницы, и для сервисного центра, и для службы поддержки.

BPMN-модель выглядит так: клиент направляет обращение → оператор регистрирует заявку в системе → менеджер анализирует и назначает ответственного → ответственный обрабатывает обращение; при сложном вопросе шлюз передаёт задачу на старшего специалиста → клиент получает ответ → заявка закрывается.

Что показала модель на практике: этап эскалации оказался узким местом. Старший специалист перегружен, задержки на этом шаге — от 2 до 5 часов. Версия To-Be предложила решение: расширить полномочия линейного оператора для 80% стандартных случаев и использовать эскалацию только для действительно нестандартных ситуаций.

Именно так анализ и моделирование бизнес-процессов превращает предположения в конкретные управленческие решения с измеримым результатом.

Программы и инструменты для моделирования бизнес-процессов

Инструменты делятся на два класса. BPM-системы с исполняемыми процессами позволяют не просто нарисовать схему, а запустить её: назначить задачи, контролировать сроки, собирать аналитику. Графические редакторы подходят для построения диаграмм без привязки к исполнению — для анализа и согласования.

Моделирование бизнес-процессов онлайн доступно без установки: Draw.io работает в браузере бесплатно, Miro — для совместной работы команды над схемами.

Критерии выбора: зрелость процессов в компании, существующая IT-инфраструктура и масштаб задач. ELMA365 — российская платформа с разработкой с минимальным кодированием (low-code), поддержкой BPMN 2.0 и интеграциями с 1С, SAP, Oracle. Camunda — open-source решение с поддержкой BPMN 2.0, DMN и CMMN. Для небольших команд или начального анализа достаточно Draw.io или Miro; для полноценной автоматизации потребуется специализированная BPM-система.

Типичные ошибки при моделировании бизнес-процессов

Шесть ошибок, которые сводят на нет усилия по моделированию:

1. Описание только со слов руководителя. Реальный процесс часто отличается от того, каким он виден сверху. Модель нужно строить с участием тех, кто её исполняет.
2. Избыточная детализация сразу. Описывать каждое действие до мельчайшего шага на старте — значит потратить недели без ценного результата. Начинать стоит с уровня задач, детализировать — там, где нашли проблему.
3. Игнорирование исключений. Нестандартные ситуации — 20% случаев, которые создают 80% задержек. Модель без них неполна.
4. Нет ответственного за актуальность. Без назначенного владельца процесса модель превращается в исторический документ.
5. Внедрение системы без оптимизации модели. Автоматизация хаоса даёт более быстрый хаос. Сначала — оптимизированная To-Be модель, потом — BPM-система.
6. Нет метрик успеха. Без измеримых показателей невозможно понять, сработало ли изменение.

Чек-лист: модель готова к работе

• Цель и границы процесса определены.
• Все участники и роли зафиксированы.
• Исключения и нестандартные ситуации учтены.
• Данные проверены с исполнителями, не только с руководством.
• Метрики успеха заданы.

Где обучиться моделированию бизнес-процессов

Освоить моделирование можно на программах дополнительного профессионального образования (ДПО): онлайн-курсы, повышение квалификации, профессиональная переподготовка.

Программа «Системный аналитик: с нуля до проектирования систем» (72 часа) включает практику работы с нотациями и BPM-инструментами. Обучение — онлайн в удобное время; по итогам выдаётся удостоверение о повышении квалификации. Программа реализуется бесплатно в рамках нацпроекта «Кадры» — посмотреть условия и записаться можно в каталоге программ обучения.

Часто задаваемые вопросы

Что такое моделирование бизнес-процессов простыми словами?

Это способ описать работу компании: кто что делает, в какой последовательности и с каким результатом. Модель позволяет наглядно увидеть слабые места и найти точки для улучшений. В отличие от простой схемы, модель бизнес-процесса фиксирует роли участников, правила, документы и ресурсы — и может быть запущена в BPM-системе как исполняемый процесс.

В чём разница между схемой и моделью бизнес-процесса?

Схема — статичная визуализация этапов. Модель глубже: учитывает участников, правила, документы и ресурсы. Модель можно протестировать, оптимизировать и запустить в BPM-системе как исполняемый процесс. Схема остаётся картинкой, которую нельзя автоматизировать или верифицировать.

Что такое BPMN и зачем он нужен?

BPMN (Business Process Model and Notation) — международный стандарт графического описания бизнес-процессов, разработанный организацией OMG. Использует унифицированные символы: задачи (прямоугольники), события (круги), шлюзы (ромбы), потоки (стрелки). Нужен, чтобы описать процесс так, чтобы его одинаково понимали аналитики, разработчики и бизнес-пользователи — и при необходимости автоматизировали в BPM-системе.

Чем BPMN 2.0 отличается от предыдущих версий?

BPMN 2.0, выпущенный OMG в 2011 году, добавил исполняемость: модели запускаются в BPM-системах напрямую. Появилась совместимость с DMN (моделирование решений) и CMMN (управление случаями) — триада OMG для комплексного управления бизнес-процессами.

Что такое IDEF0 и чем он отличается от BPMN?

IDEF0 — методология функционального моделирования, разработанная ВВС США в 1970-х и стандартизированная NIST. Описывает процесс как «чёрный ящик» с ICOM-моделью: Input (вход), Control (управление), Output (выход), Mechanism (механизм). В отличие от BPMN, не показывает хронологию и не пригоден для прямой автоматизации, но лучше подходит для функционального анализа и декомпозиции крупных блоков.

Какие программы используются для моделирования бизнес-процессов?

Инструменты делятся на две группы. BPM-системы с исполняемыми процессами: ELMA365 (Россия, low-code, BPMN 2.0), Camunda (open-source, BPMN 2.0 + DMN), Business Studio, Bizagi, ARIS, Comindware. Графические редакторы для визуализации: MS Visio, Draw.io (бесплатный, онлайн), Miro. Выбор зависит от зрелости процессов и технических требований компании.

Можно ли моделировать бизнес-процессы онлайн бесплатно?

Да. Draw.io — бесплатный браузерный инструмент для диаграмм без установки. Miro подходит для совместной работы над схемами. Оба поддерживают экспорт в BPMN-совместимые форматы. Для небольших команд или начального анализа этих возможностей достаточно. Для исполняемых процессов и полноценной автоматизации потребуется специализированная BPM-система.

Как связаны моделирование и оптимизация бизнес-процессов?

Моделирование — первый шаг к оптимизации. Создавая модель As-Is, компания видит, где процесс тормозит: дублирование задач, задержки, перегрузка сотрудников. На основе анализа строится модель To-Be — желаемое состояние. После внедрения изменений цикл «моделирование → анализ → улучшение» повторяется, превращая процессы в гибкий инструмент управления.

Где пройти обучение по моделированию бизнес-процессов?

Освоить моделирование можно на программах дополнительного профессионального образования. Программа «Системный аналитик: с нуля до проектирования систем» (72 часа) включает практику работы с нотациями и BPM-инструментами. Обучение онлайн в удобное время; выдаётся удостоверение о повышении квалификации. Программа реализуется бесплатно в рамках нацпроекта «Кадры».
